AACコントローラーVer5

32.33.34GT-R共通

機能

純正エアーレギュレーター内部の熱で反応する
バイメタルの経年劣化でシャッターの閉まりが
悪く暖気後アイドリングが950回転まで下がらな
い場合や、6連スロットルの摩耗や2次エアーを
吸ってる車両でも新車状態の950回転で安定出
来ます、あと社外コンピューターでハンチングす
るのも止めることが出来ます、950回転で安定し
てアイドリングすると負圧も500以上になりクラッ
チブースターが強化され踏力が軽くなるメリット
もあります。

外付けエアレギュレーター装着方法

純正エアレギュレーター配管の
L字部分に割り込ませます。




装着後の画像。




エンジン搭載時は上からは手が入ら
ないので下から作業してください。

注意！
セルモーターの+電源が危険なのでバッテリ
ーマイナスを外してから作業してください。




配線方法

基盤から出てる配線はECUカプラーに割り込ませてください

緑は4番のAACバルブ信号線

青は28番の水温信号線

赤は49番の電源

黒は50番のアース

です。






最後に外付けエアレギュレーターの配線で
す、バッテリー直から外付けエアレギュレ
ーターに接続して、もう片方の線を基板の
黄線に繋ぎます、外付けエアレギュレータ
ーは電磁石で極性は無いのでどちらに繋
いでも構いません、あと安全の為バッテリ
ーと外付けエアレギュレーターの間に10A
ぐらいのヒューズを入れて線には保護カ
バーを付けてください。



次は純正AACバルブの調整です。

純正コンピューターの場合

水温を80度以上に上げて赤丸の辺にある
純正AACバルブのカプラーを外してくださ
い、そしてプラスドライバーで900回転にな
る様に調整したらカプラーを戻してください
純正ECUだと一瞬1200回転に上がり徐々
に950回転になる様に自動調整してくれま
す。

社外ECUのパワーFCだと自動に950回転
に合わせてくれないのでコマンダーでAC
がOFFで950回転にコマンダーで設定して
水温80度以上で純正AACバルブのカプラ
ーを抜いたままプラスドライバーで950回転
に合わせてください、そしてカプラーを戻し
てください、カプラーを戻して回転が上がり
過ぎた場合はコマンダーのみで回転を下
げてみてください。

ハンチングが発生してる場合はAACカプラ
ーを差したままプラスドライバーでハンチン
グが収まるまで回転を下げてください、そし
てそこから上げて行き950回転に合わせて
ください。

基盤の初期設定は水温75度ぐらいで
950回転で安定する様になってます。

上記のことをしても950回転以下にならない
場合は経年劣化の漏れではなく、ホースが
抜けてるか大きな穴が明いてますので点検
してください。


点検場所は

ブローオフへ行くホースが抜けてエアー吸ってるか。

キャニスターへ行くホースが抜けてエアー吸ってるか。

バルクヘッド側の3パイホースが抜けてエアー吸ってるか。

6スロの調整不足でバルブが開いてエアー吸ってるか。

スロポジ電圧が0.5V未満になってるか（0.5Ｖ以下ではありません）

確認お願いいたします。










温度変更する場合だけ下記を参考にしてください。

RB26は基本的AACとエアレギュレーターがミッ
クスされたエアーで高くアイドルアップしてます。


出荷時はポン付け出来る様にAACバルブ全開から通常に
復帰する切り替え水温は約35度にプログラムしてます。

AACが通常に復帰しても外付けエアレギュレーター
がまだ開いてるので、まだアイドリングは高いです。

外付けエアレギュレーターは水温70
度で全閉し950回転で安定します。

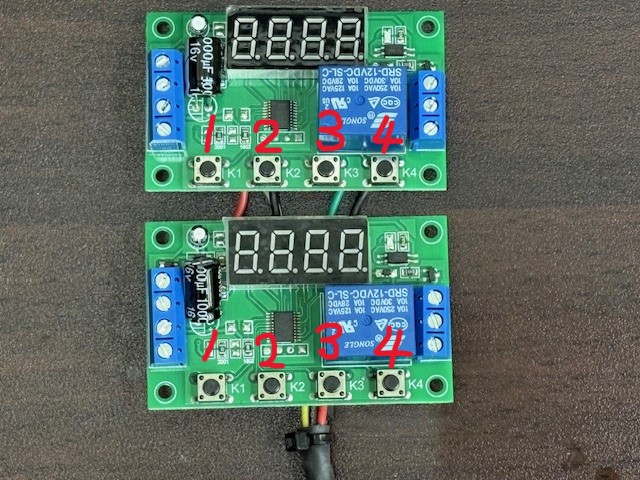

AAC切り替え水温の変更方法です、緑線が
入ってる上側の基板を操作してください。

1のボタンを長押しするとＰ2
と表示するので離します

1をもう一度短く押すと点滅数字を表示するので
2のボタンで数値が上がり、3のボタンで下がり
ます。

温度表

30度　3.12

35度　2.94

40度　2.76

45度　2.52

50度　2.28

55度　2.08

60度　1.88

65度　1.70

70度　1.51

75度　1.37

80度　1.22

AACバルブ全開から通常開度に切り替わる
温度の赤字の数値を入力してください。

例　35度なら2.94

温度を決めたら1のボタンを短く押してください。

また数字が点滅表示するので、さっき入れた赤
字の数値より0.15大きな数値を入力してください
チャタリング防止の為です。

例　3.09

最後に1のボタンを短く押すと
AAC側だけ設定終了です。







次はエアレギュレーターを全閉する水温の変更
方法です、黄線が入ってる下側の基板を操作し
てください。

1のボタンを長押しするとＰ2
と表示するので離します

1をもう一度短く押すと点滅数字を表示するので2の
ボタンで数値が上がり、3のボタンで下がります。

温度表

30度　3.12

35度　2.94

40度　2.76

45度　2.52

50度　2.28

55度　2.08

60度　1.88

65度　1.70

70度　1.51

75度　1.37

80度　1.22

エアレギュレーターが全閉する温度
の赤字の数値を入力してください。

例　70度なら1.51

温度を決めたら1のボタンを短く押してください。

また数字が点滅表示するので、さっき入れた赤
字の数値より0.15大きな数値を入力してください
チャタリング防止の為です。

例　1.66


最後に1のボタンを短く押すとエアレ
ギュレーター側の設定終了です。
