品番　AF-3233GT

付属の強化ボルトは

M14-P1.5長さ70が4本　

M12−P1.75長さ60が4本

純正ナックルの鋳物ブレーキステーを切り落
として赤丸の鋳物ナックル側を1.5ミリぐらいサ
ンダーで削ってブラケットが合わさる様にナッ
クル加工してください。




切り落としたナックル側の角みたいなブレー
キステーはブラケット側で同じ位置で復活し
てます。

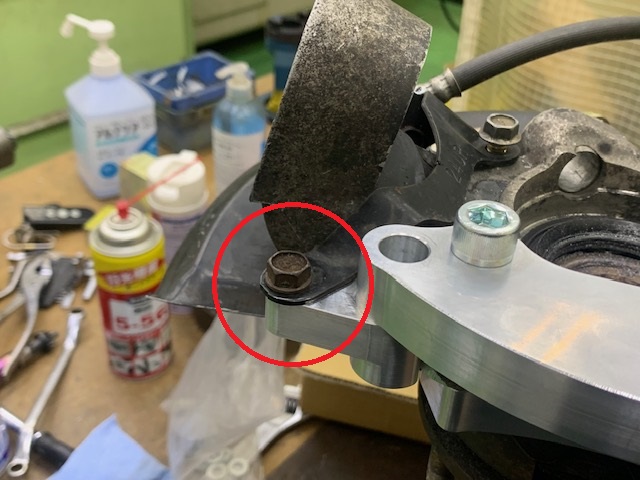

ブレーキ純正ステーの
鉄板が固定できます。

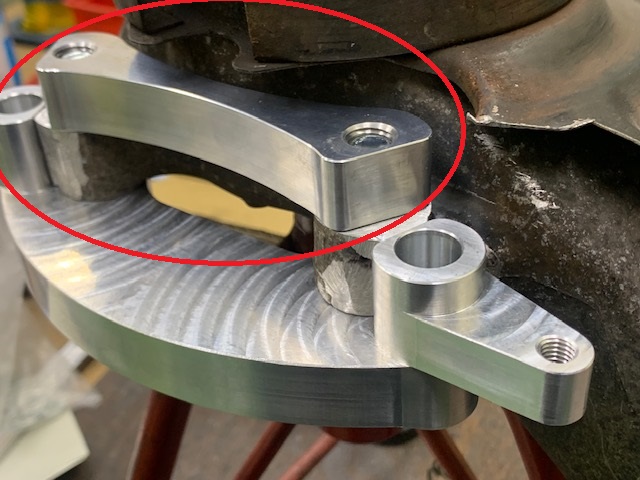

赤丸のボルト固定用のナットステーを画像の
様に入れ込んでからM12長さ60の強化ボルト
で締めてください、必ず緩み止めで皿座金を
入れてください。




遮熱板はキャリパーに当た
るのでカットしてください。

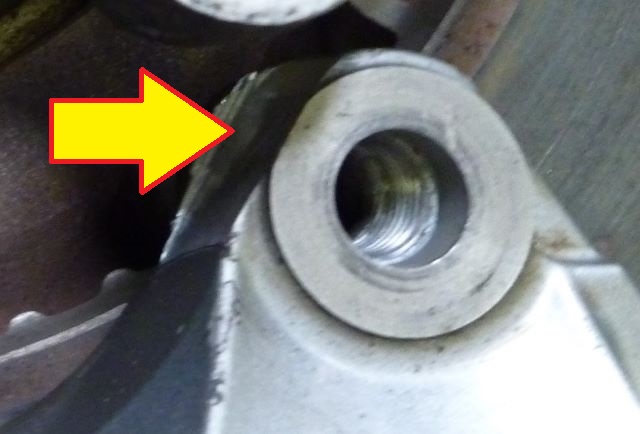

キャリパーの矢印部分の逃げ加工も必要で
す、ステーに合わせてサンダーで削ってくだ
さい、これくらいの加工なら強度は落ちませ
ん。

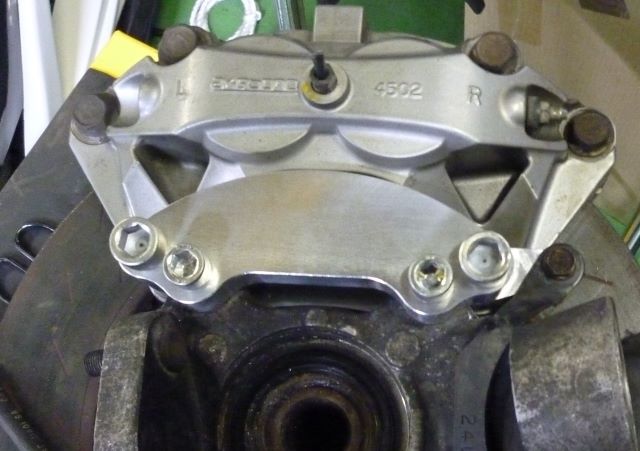

キャリパー固定ボルトはM14-長さ70です、
必ず緩み止めで皿座金を入れてください。




締め忘れが無いか点検してください。
