純正電動ファンコントローラー取説
（RB26専用）

機能

純正電動ファンの停止する水温を遅める設定出来ます。

純正電動ファンの作動する水温を早める設定出来ます。

経年劣化で純正ECU基盤の水温コントロールだけ壊れてファン
が動かなくなることがあります、その場合でも制御出来ます。

取り付け

ファンコントローラーの電源とアースと水温
をECUカプラーに割り込ましてください。




本体から出てる4色の線を下記を参考にし
てハンダ付けして割り込ましてください。

赤　49番

黒　50番

青　28番

ECUの6番だけは切断してECU側はテーピン
グで絶縁し、反対側は緑線に繋いでください。

配列はカプラー側から見た画像です。



基本データーはポン付け出来る用に水温90度で
ファンが回り82度で止まる様にプログラムしてま
す、純正水温センサーは2個ありECU用とMDF用
で別々です純正センサーの経年劣化や個体差
やバッテリー電圧変動でMDFの水温から多少ズ
レることがあるのはご了承ください、微調整した
い方は下記のやり方で再設定してください。



切り替え温度変方法

出荷時はポン付け出来る様に約90度で
作動し、約82度で停止するプログラムに
してます。

出荷時の設定だと個体差でズレでも問題無い
設定なのでなるべくこの設定で使って下さい。



水温変更のやり方です。

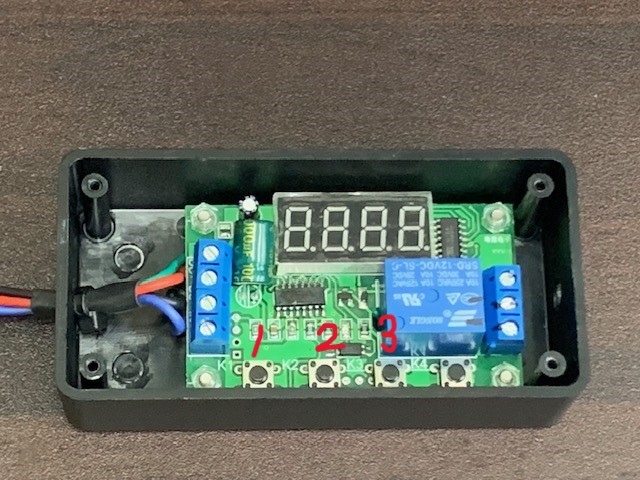

1のボタンを長押しするとＰ1
と表示するので離します

1をもう一度押すと点滅数字が表示するので2
のボタンで数値が上がり、3のボタンで下がり
ます。

温度表

30度　3.12

35度　2.94

40度　2.76

45度　2.52

50度　2.28

55度　2.08

60度　1.88

65度　1.70

70度　1.51

75度　1.37

80度　1.22

82度　1.17

85度　1.10

90度　0.98

95度　0.88

100度　0.78

ファンが作動する温度の赤字の数値を入力し
てください、センサーの個体差でズレが発生す
るので気になる方は数値をずらして微調整し
てください。

例　90度なら0.98を入力

温度を決めたら1のボタンを押してください。

点滅数字が教示します。

次はファンが停止する温度を入力します。

例　82度なら1.17

温度を決めたら1のボタンを押してください。

設定終了です。
