取り付け方

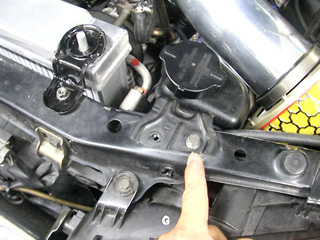

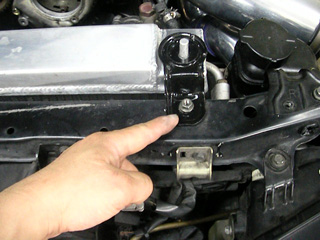

ボンネットフック台座の12ミリを2箇所だけ外し、ラジエターステー左右も外します。

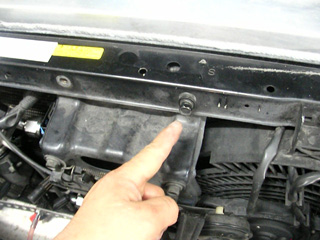

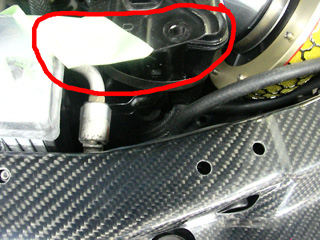

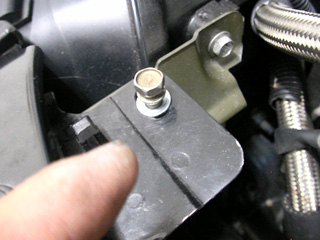

キャニスターステーのネジを外しテープで
ステーを後ろに引っ張り、除けときます。

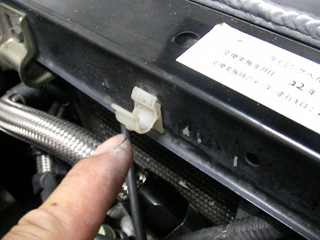

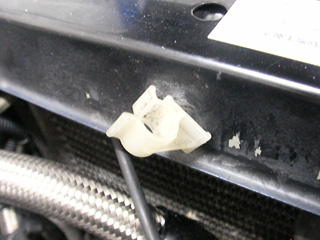

ボンネット棒のブラケットは45度回すと
簡単に抜けます、2箇所外してください。
グリル固定10ミリネジを左右2個外します。

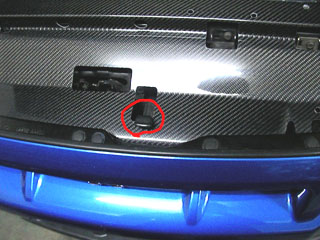

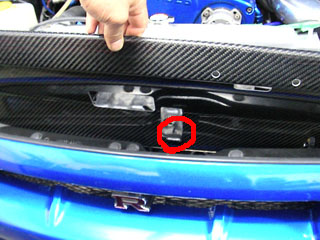

フックを上に上げた状態でパネルを縦にしてパ
ネルの角穴にフックを先に入れてください。

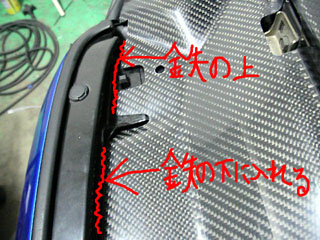

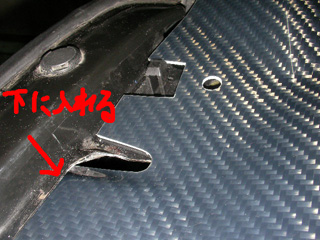

次にカーボンパネルの切り欠きより中央先端をグリル台の
鉄板の下に入れながらパネルを寝かしてください、切り欠
きより外側は鉄板の上になります。
これでフックが角穴に入り、カーボン中央先
端もグリル鉄板台の下に入った状態です。

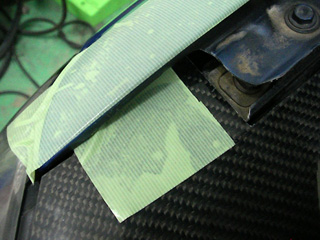

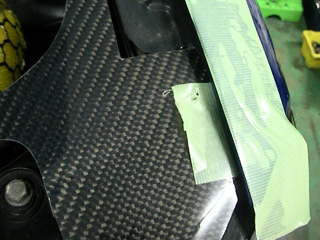

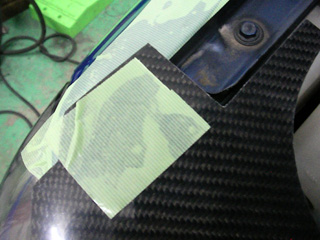

次にカーボンとフェンダーに傷が付かな
い様にテープでマスキングしてください。

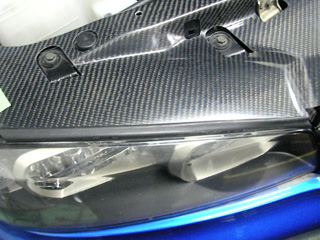

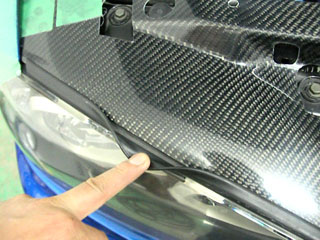

ヘッドライトのゴムモールの中にカーボンを入れてください。
カーボンを弓なりにしならせて左右のフ
ェンダー中に片側づつ入れてください。
外したネジや部品などを元に戻してください。
Zチューンのフェンダーの場合

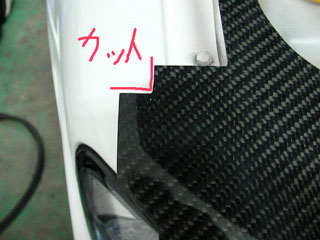

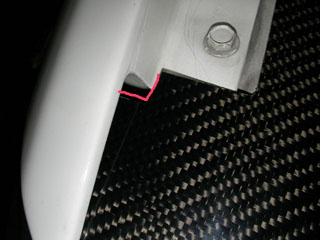

ゼットチューンフェンダーの場合はラジエターパネルの
端を画像の様に15ミリ角でカットしないと付きません。
カットするとフェンダーの中に入れれます。
Zチューンフェンダーに装着した参考画像です。

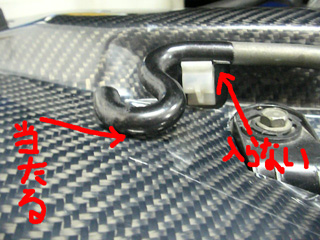

ボンネットバーがカーボンに干渉するので純正の白いフック
台に納まりません、納まる様に少しバーを曲げてください。

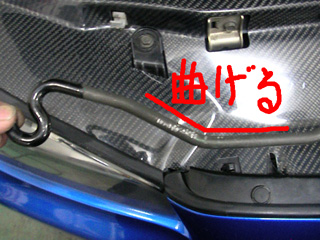

曲げ方アドバイス

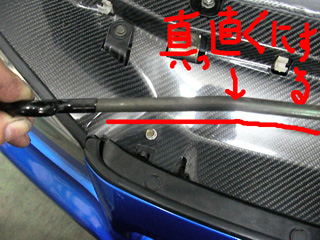

純正は少し曲がってるので、まず真っ直ぐにします。

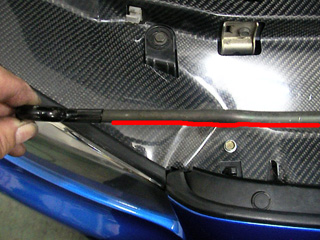

さっきの画像位置から棒を90度回して見た画
像です、次にこれくらい奥側に曲げてください。

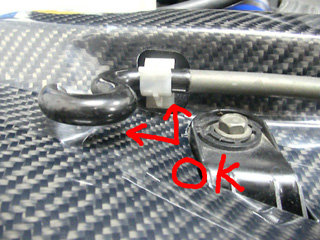

これで干渉しないでバーは収納出来ます。
