新型配管です。

ソレノイドバルブをココに付ける場合の新型配管パーツリストです。

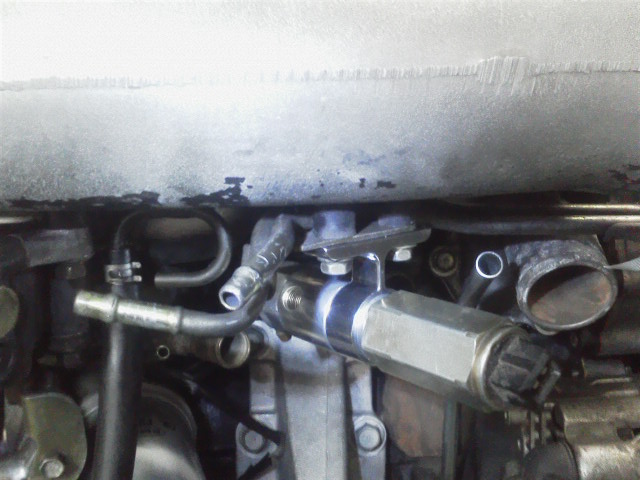

ソレノイドケースブラケット上部の、供締めする
純正燃料鉄配管は３２用しか使えません。

３３．３４の鉄配管にはレギュレーターみたいな丸い
のが鉄配管に溶接してあり干渉します、撤去するか
32用配管に交換するか、ブラケットが付くように加工
してください。

別売りの新型配管のパーツです。

４番ストレートのキノクニ品番Ｒ２０００４
１個必要

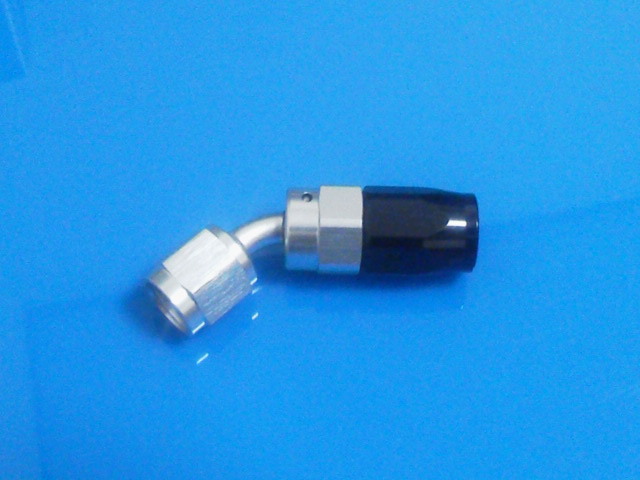

４番３０度のキノクニ品番Ｒ２３００４
１個必要

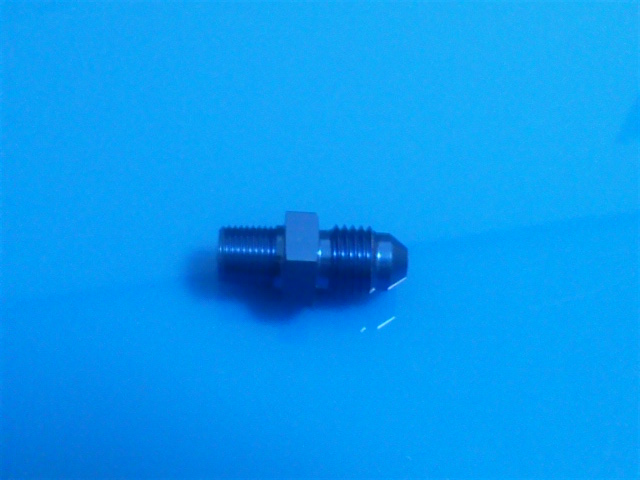

ＡＮ４オス-ＰＴ１/８のキノクニ品番　９８１６０５
３個必要

４番９０度のキノクニ品番Ｒ２９００４
１個必要

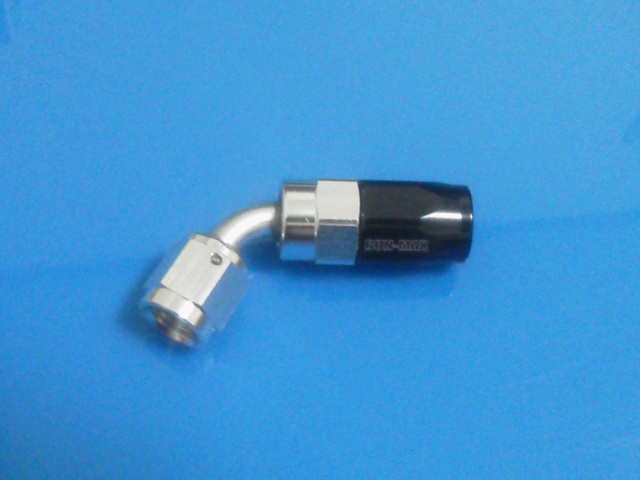

４番６０度のキノクニ品番Ｒ２６００４
１個必要

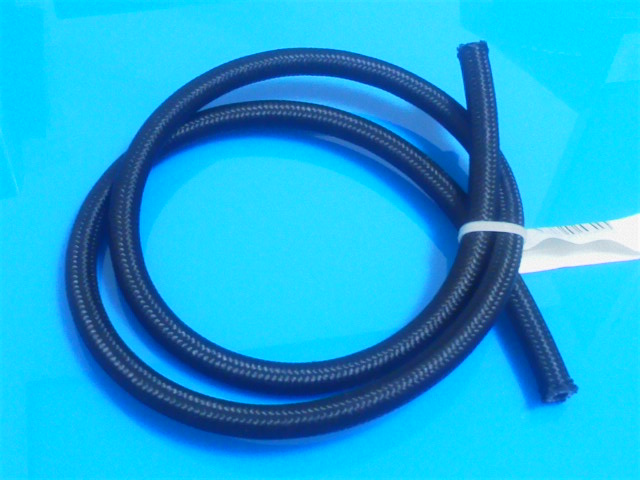

ナイロンメッシュホース４番
のキノクニ品番２００－０４
１ｍ必要

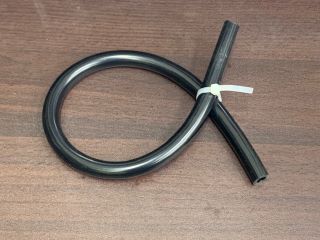

シリコンホース8パイ

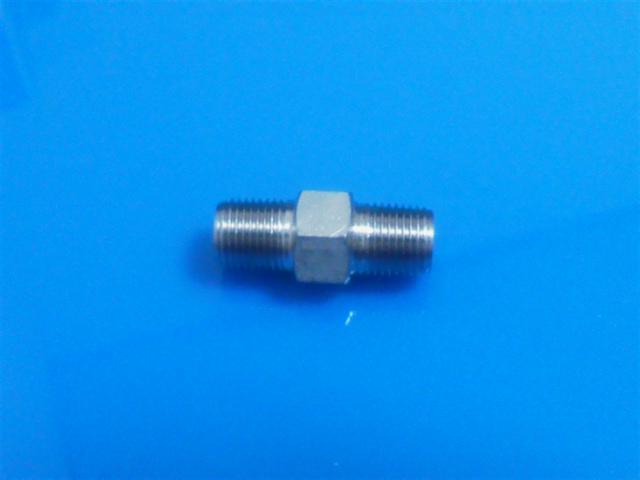

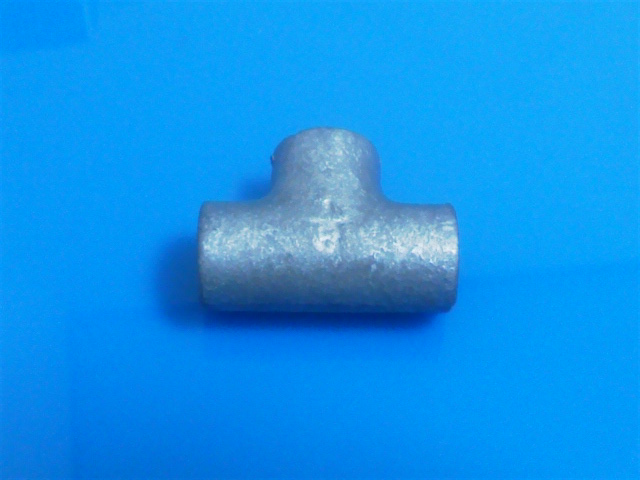

ＰＴ１/８オスオスアダプター　　　　　　　　　　ＰＴ１/８　チーズ

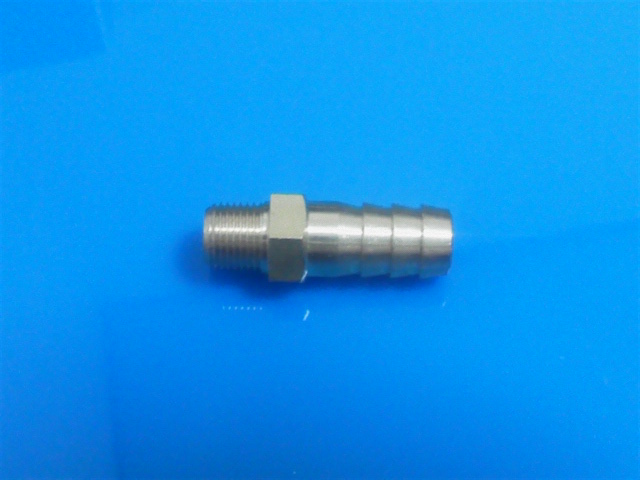

9パイニップル

ホース長さ

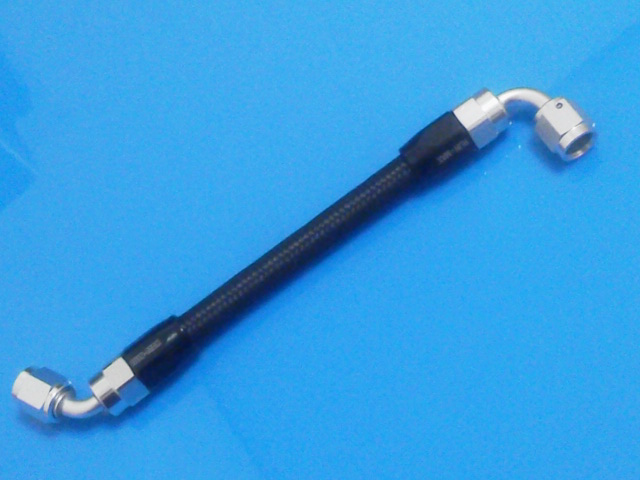

ホースを１２．５センチでカットして６
０度と９０度を組み立ててください。

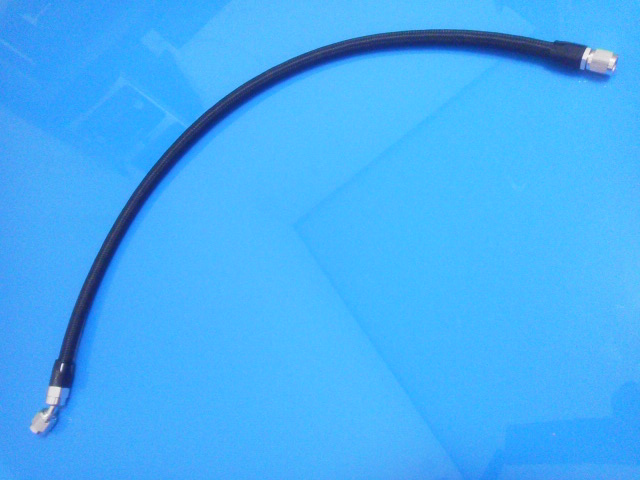

ホースを５６センチでカットして３０度
とストレートを組み立ててください。

ソレノイドからのオイルリターンはオイルパンに穴を明けてオイルをリターン
させれば下記の４点は不要です、3点は別売りオプションで6,800円（税別）です。

これはオイルレベルゲージからリターンさせる時に
使う部品です、なるべくオイルパンに穴を明けて戻
すのをお薦めします。

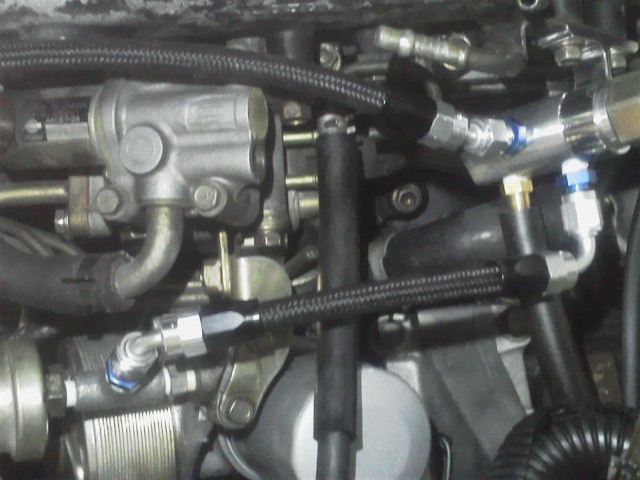

新型配管のメリットです。

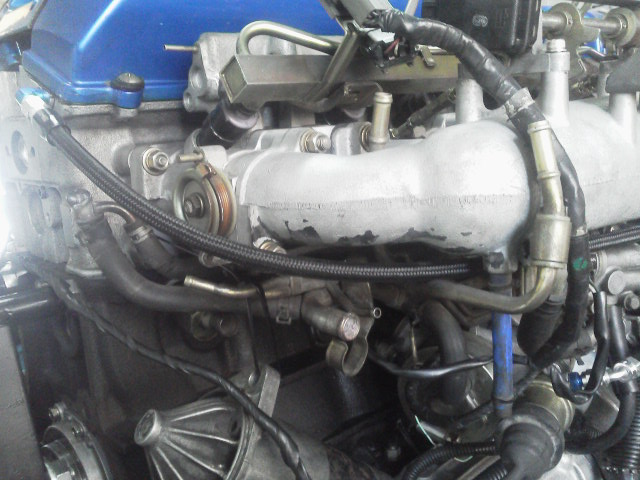

ソレノイドをインマニの下に設置するとエンジンと一体化できます。

エンジン脱着の時にオイル配管
を分解不要で作業出来ます。
