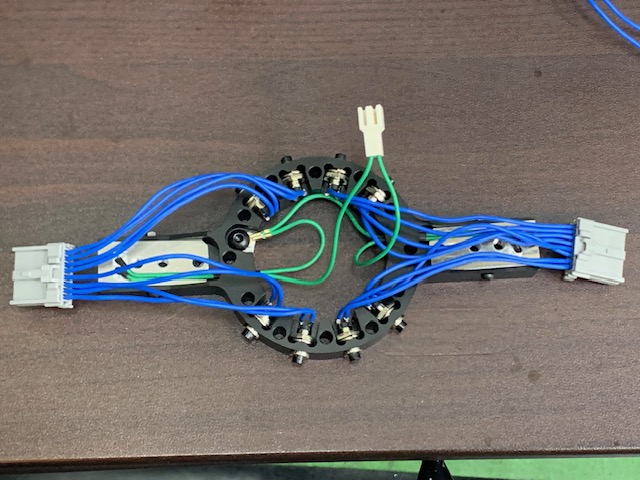

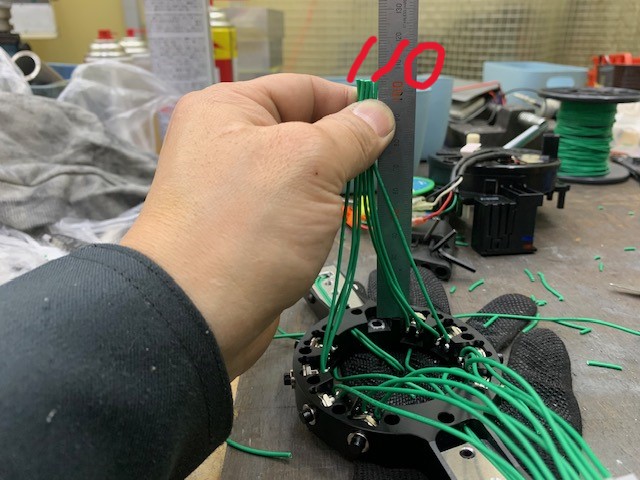

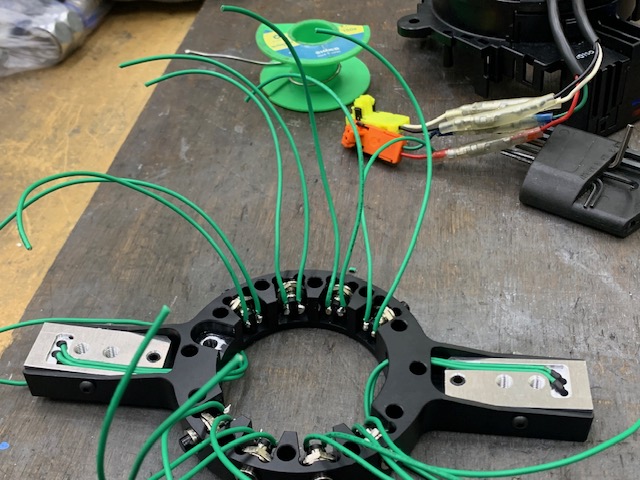

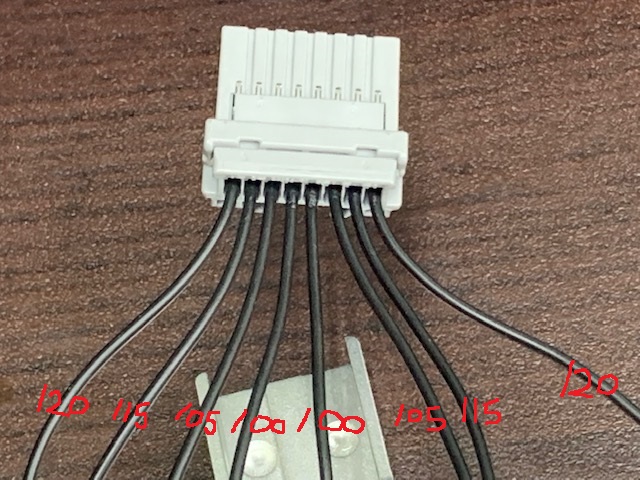

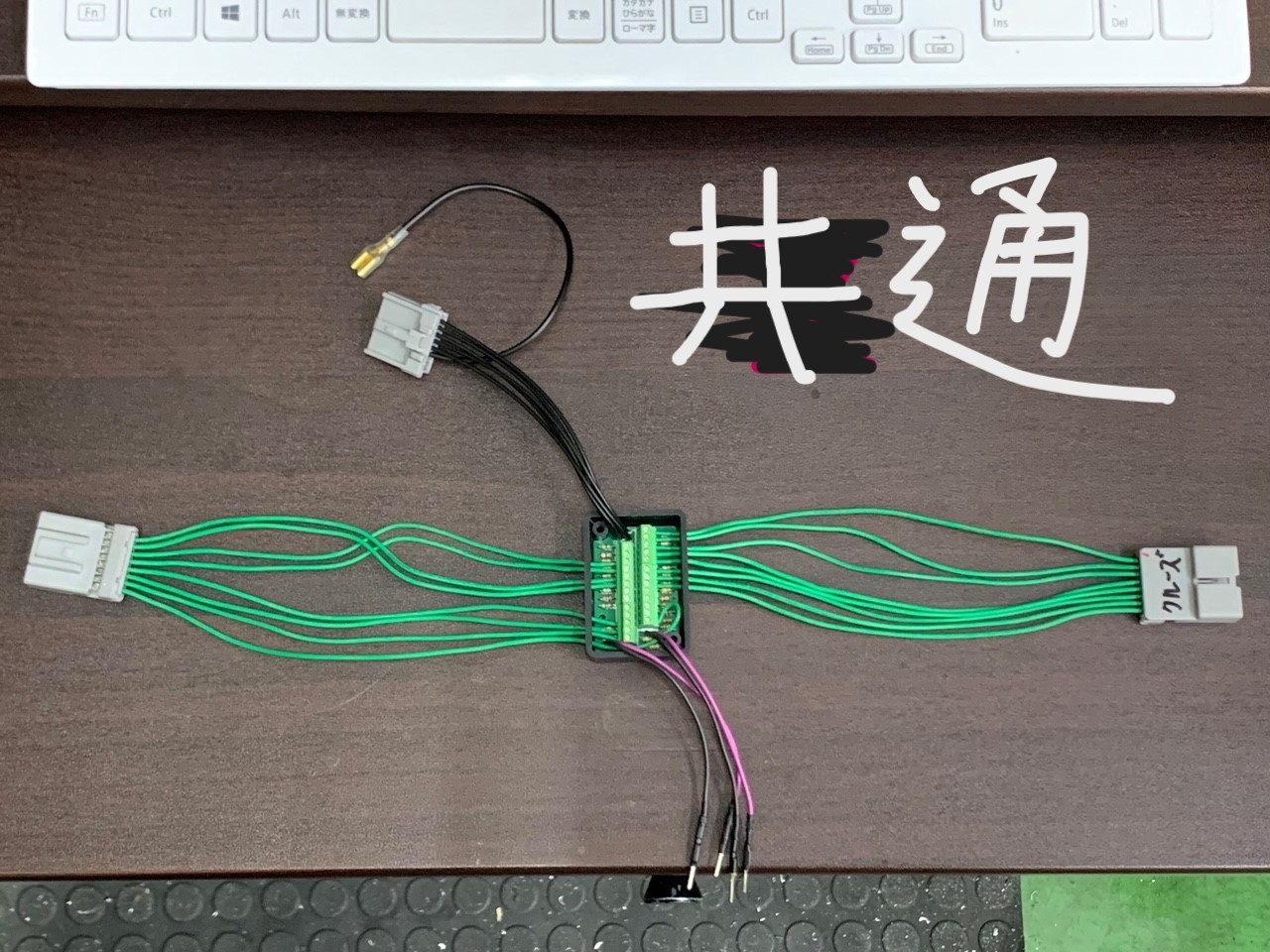

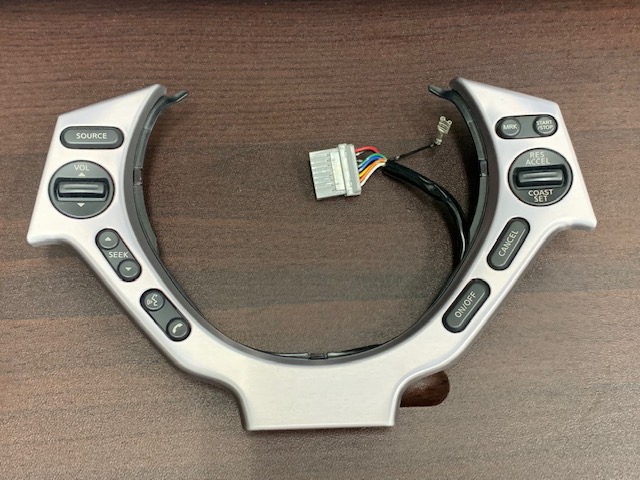

８極カプラー中心2本を100ミリくらいに長さをセットして外に行くにつれて長くします。

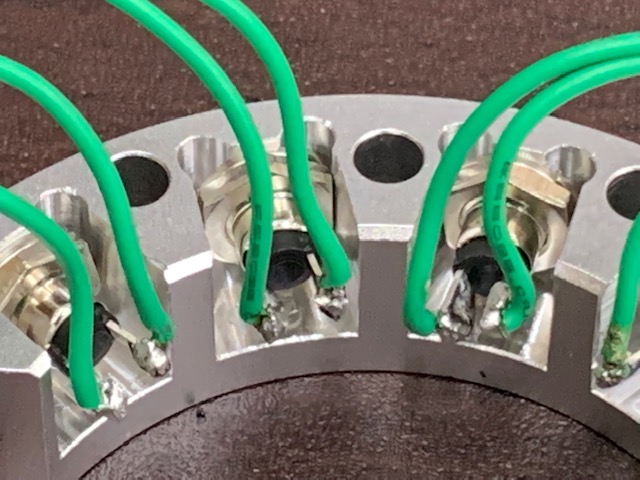

先に中心2本をハンダ付けします、外側線は突っ張らないようにお任せします。



配線の向きは上側に向けてハンダ付けしてください

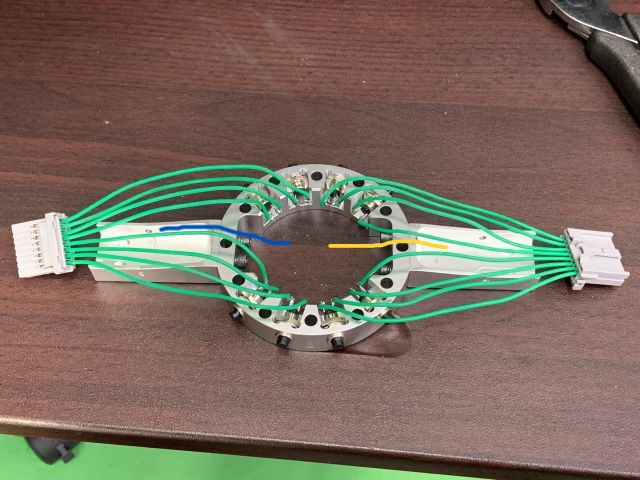

左右ハンダ付けしてください、注意として左右のカプラーは上下が
反対になってます、ジュラルミンの左右上下の向きですが画像
の様にパドル信号線の黄色が右側で、青線が左に来るように置い
てハンダ付けしてください。



（Ｖｅｒ１）

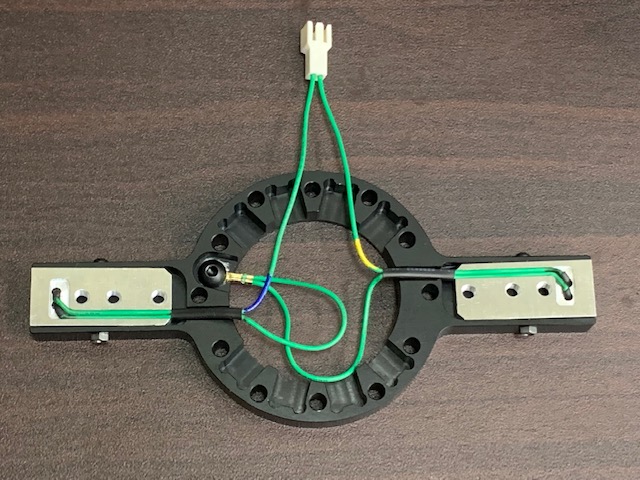

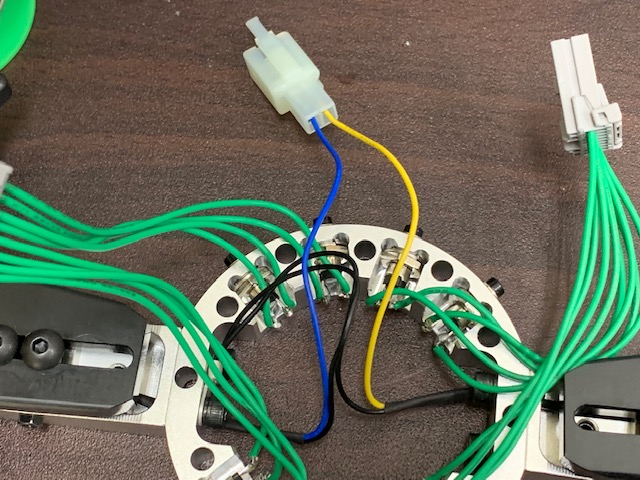

パドル信号の黄線と青線を2極カプラーに画像の向きで組んでください。



（Ｖｅｒ２）
パドル信号の黄線と青線を2極カプラーに画像の向きで組んでください。



（Ｖｅｒ１）

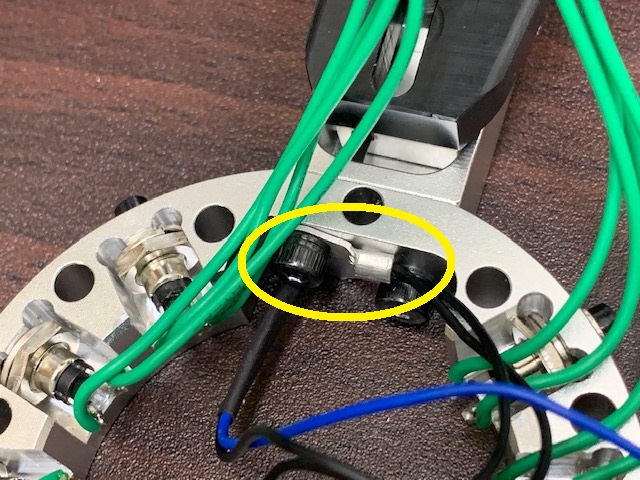

パドル信号の黒線はアースなので2本を束ねてネジ止めしてください。



（Ｖｅｒ２）
アース2本を本体にネジ止めしてください。



（Ｖｅｒ１）

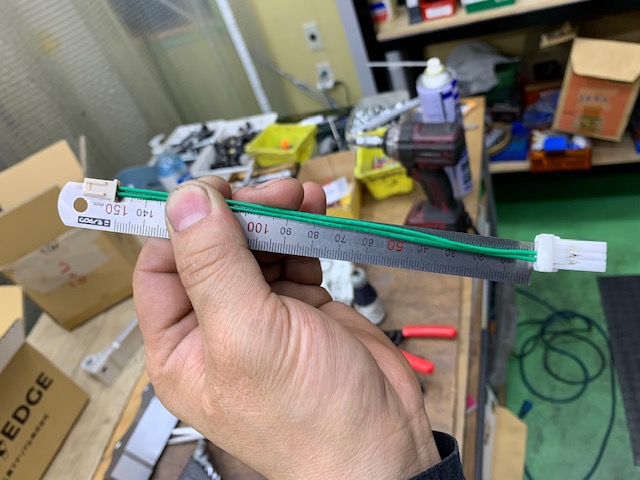

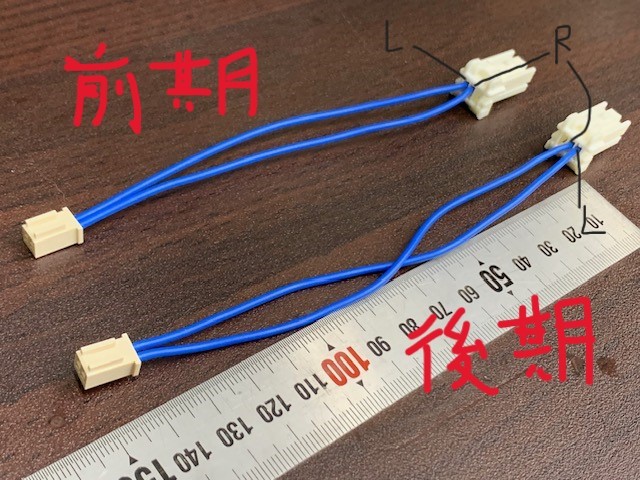

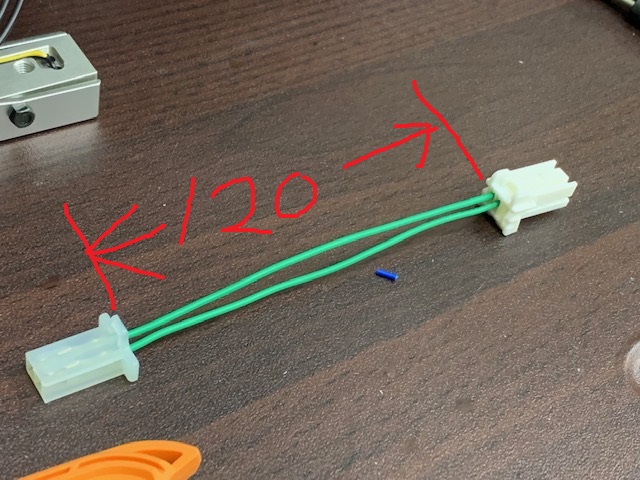

線を130ミリぐらいに切って画像の様な変換カプラーを作
ってください、ウチ長さ120ｍｍはアバウトで結構です。



（Ｖｅｒ２）
線を160ミリぐらいに切って画像の様な変換カプラーを作
ってください、ウチ長さ150ミリはアバウトで結構です。

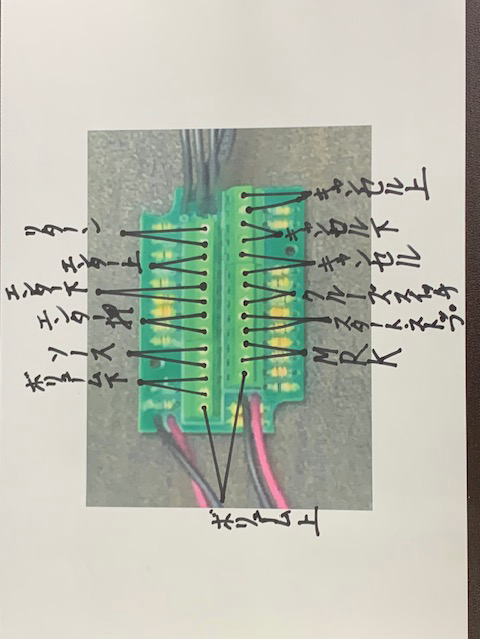

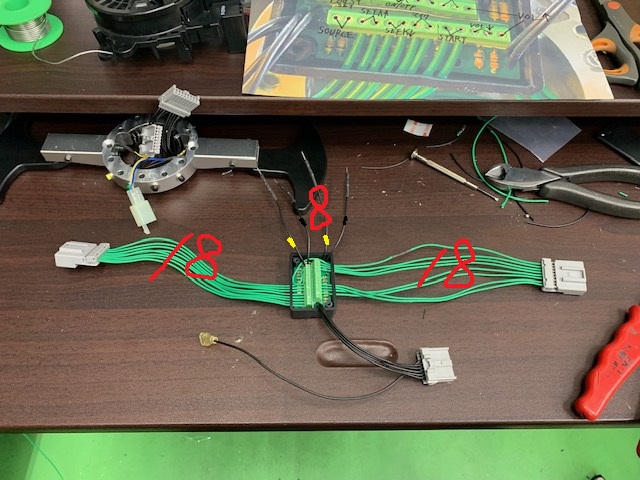

次はこのようにBOXに基盤を入れてから結線し
ます、長さはアバウトで結構です余裕あります。

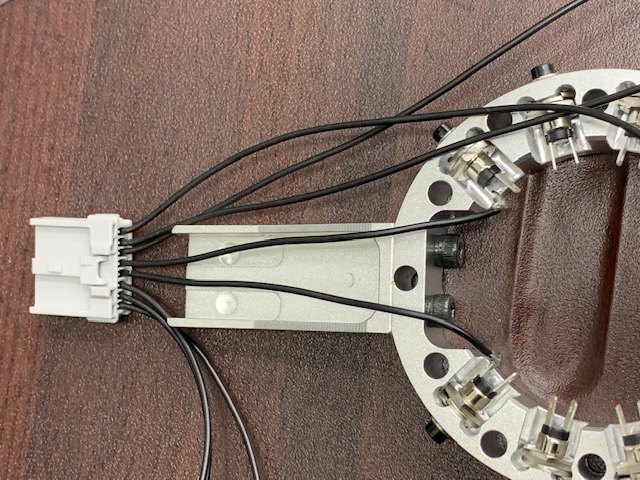

注意！今度は左右のカプラーは同じ向きです。

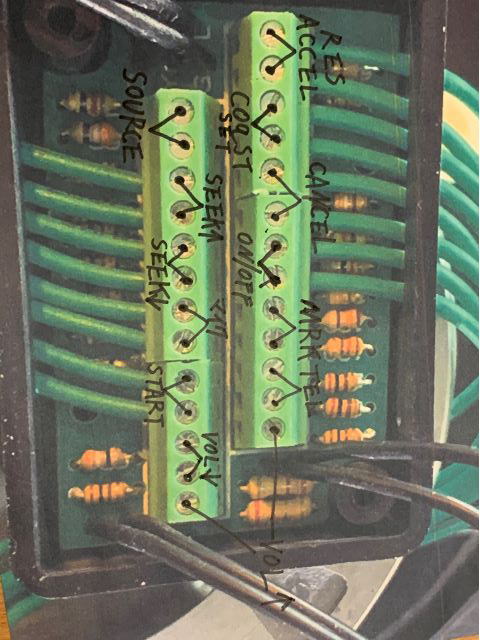

配線拡大図

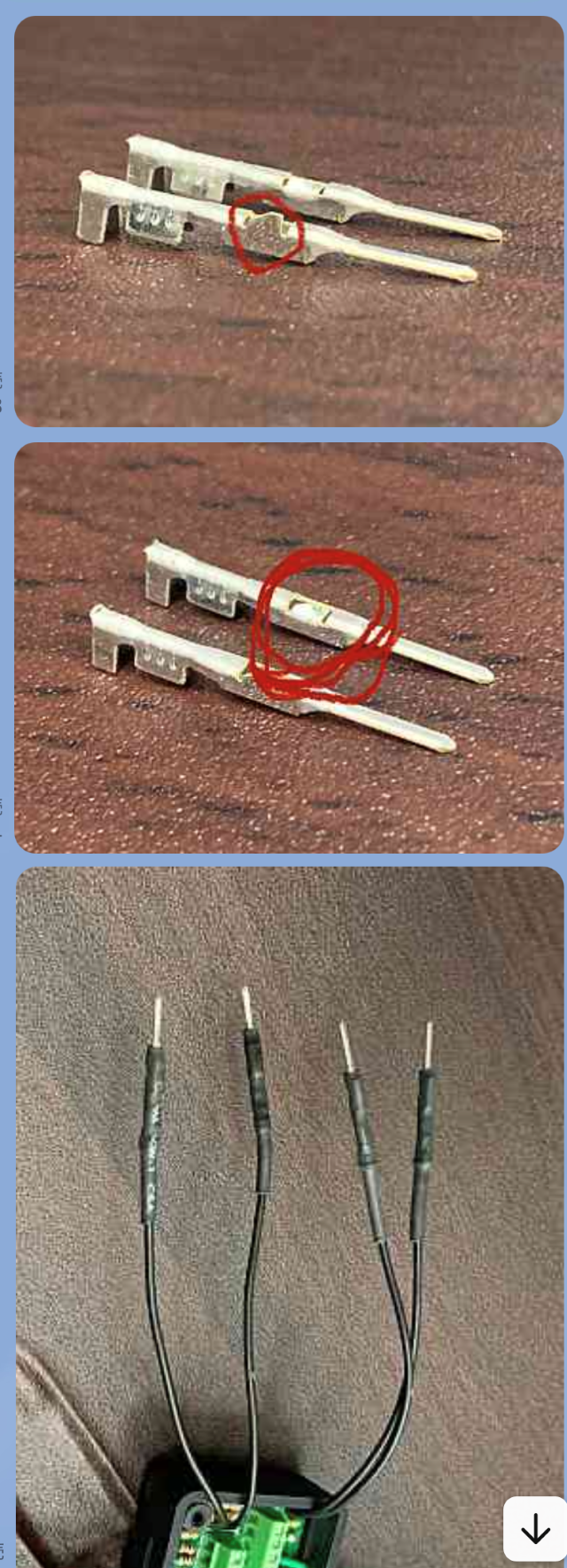

次に端子の横から出た詰めをペンチで折り曲げて4個作りますエアバック様です

基盤からの4本線にカシメて収縮チューブでカバーし
てください、線の長さは端子無しで8センチぐらいでOKです。


















新型


















8本合わせて散髪！




パドル信号カプラー





















前期




後期
