取説

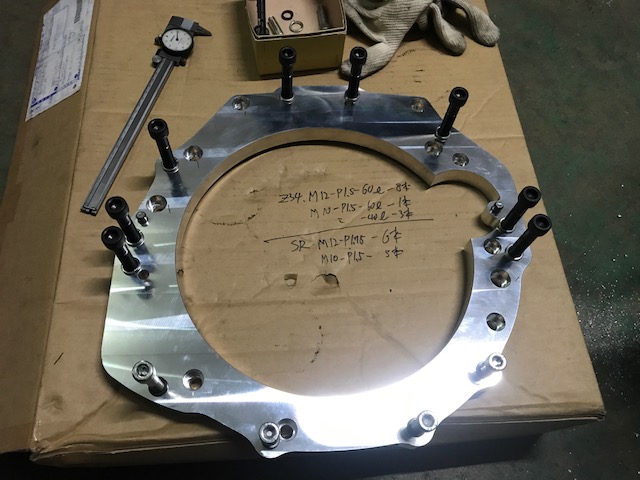

装着例


まずＳＲエンジン側に純正ノックピンを二箇所打ち込み
ます、中古ブロックなら打ち込み済みだと思います。




（画像はRB用を転用）

アダプター側にはＺ３４ＭＴ用純正ノッ
クピンをプレスで圧入してください。

絶対ハンマーで叩かないで下さい、キツめのクリアラ
ンスなので弾かれて穴がガタになり全損になります。

純正ダウエルピンは日産で購入してください

ダウエルピン
ジュラテック価格400円税別（2個）




これがウチの専用パイロットブッシュで
す、純正のを３．５ミリカットした物です。
定価600円税別




専用パイロットブッシュをＳ１５フライホイルに圧入してください。

注意！

日産純正品を、そのまま圧入するとインプットシャフトが底打ちしクランクが
押されてブローするので必ず専用パイロットブッシュを使用してください。

日産純正は長さ17.5ミリです、専用品は14ミリにしてます。

専用品はアダプターに1個付属しますが純正
品をサンダーで14ミリにしても使えます。




別売りS13,S14純正フライホイルボルト

社外フライホイルを使う場合は必要です、
底打ちしてる場合はカットしてください。

ジュラテック価格　3128円税別（8本）

（画像はRB用を転用）

そしてＳ１５用のクラッチを装着してください。

Ｓ１３、Ｓ１４、Ｓ１５全車にミッションアダプターを装
着するには必ずＳ１５の６速用クラッチが必要です！

画像は左がエクセディーのツインクラッチ
で右がＯＳ技研のツインクラッチです。

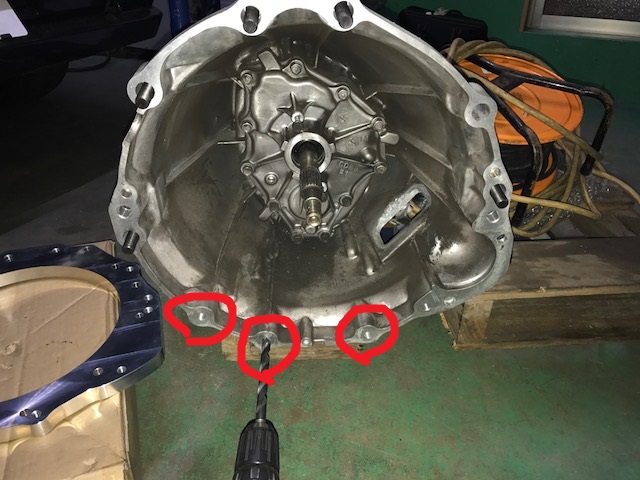

Ｚ３４のミッション側の加工が必要です、赤丸の３か所
にネジが切ってるので、１０．５パイのドリルでバカ穴
に加工してください。




ドッキングする時に純正のバッ
クプレートは使用しません。




（画像はRB用を転用）
セルモーターを付けてください、キャップスクリューボルト
には必ずスプリングワッシャーを緩み防止で入れてください。




純正アウトレットの場合はＡＤと
干渉するのでカットしてください。




あとＭＴ側も少しサンダーで削ってください。



Ｓ１５編

ミッショントンネルがミッションと干渉するところがあるので、大きなハ
ンマーでボディー側を叩いて少し凹ましてください、赤丸４箇所です。

クラッチ注意事項！


昔のＡＴＳ＆ＡＣＲＯＳＳ製のクラッチは、そのままでは使用不可です、純正のパイロットブッシュ
がフライホイルに入る構造ではありません、そのまま使用するとミッションシャフトが底突きしてエ
ンジンが破損します、フライホイル側を旋盤で拡大加工して日産純正パイロットブッシュが入るよう
に加工してください、フライホイルの裏のクランク座面から１１ミリのところまで、表から座グリ加
工すれば使用出来ます。

ＡＴＳフライホイル改造加工の仕方


フライホイルをＮＣ旋盤で掴む為の治具を製作して中心のズレを無くしシッカリ固定しま
す、そして純正のパイロットブッシュが挿入出来る様にＮＣ旋盤でザグリ加工をします。

旋盤で表から２０．６パイの穴を深さ１７ミリまで削り込みます、すると裏のクランク座面から１１
ミリになりますよ、これはＡＴＳのカーボンシングルの場合です、これで画像のニッサン純正パイロ
ットブッシュが挿入出来る状態になります、最後にウチのＲＢミッション専用パイロットブッシュの
方を組み込めば古いATS製でも正常に使えますよ。



加工前　　　　　　　　　　　　　　　　　　加工後

弊社で5000円税別で加工可能です。

これがウチの専用パイロットブッシュで
す、純正のを３．５ミリカットした物です。

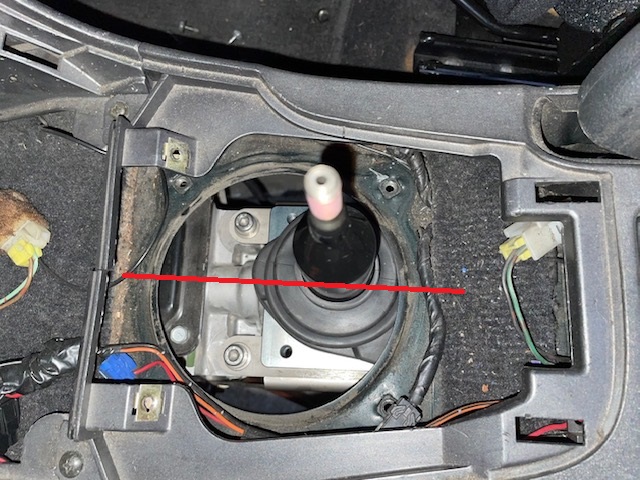

エンジンマウントをRB流用した場合は、ほぼシフト位置は垂直になり
ますがシルビア純正エンジンマウントの場合は少し右に傾きます。




赤丸のネジ穴を5ミリぐらい長穴
加工して微調整してください。
