可変バルタイキット全グレードを
Ｖｅｒ2にバージョンＵＰしました

2022.8から東名カムが、さらに値上げになったの
で価格改定します、仕入れ価格UPと加工時間UP
と別売り部品が付属になった分が値上げなので
利益の為の値上げではありません。



別売りだったＮＰＴ１/８品番９８２２０４
定価2,200円（税別）が付属します。

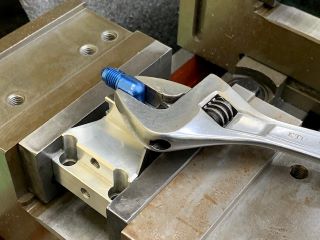

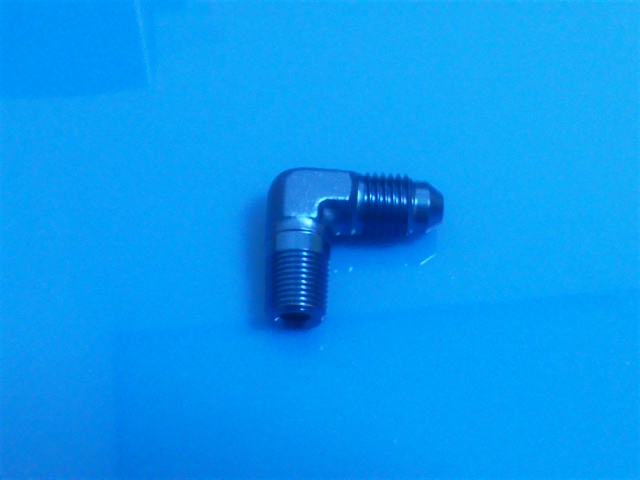

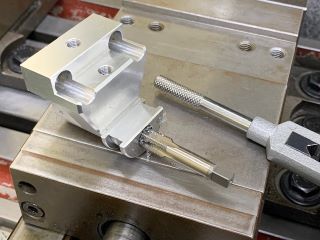

しっかり締め込んだ時にエルボが画像の向きにな
るネジ山調整して出荷いたします、90度エルボのN
PTネジ山はロットによってバラつきがあるので現物
合わせ加工しセットで出荷いたします。

弊社の締め加減は指で閉まるとこまで締めた
時に270度手前になる様にネジ加工してます、
シールテープ巻いてレンチの力で270度締め
て画像の向きに合わせてください。

可変バルタイ260度ポンカム　　定価140,000円　（税込154,000円）

可変バルタイ260度ハイリフト　定価160,000円　　（税込176,000円）

可変バルタイ270度ハイリフト　定価160,000円　　（税込176,000円）

初期型でも何年も問題なく走れてますが初期型のカムとアダプタ
ーと90度エルボを送って頂けば定価4万円でバージョンUP加工を
いたします。

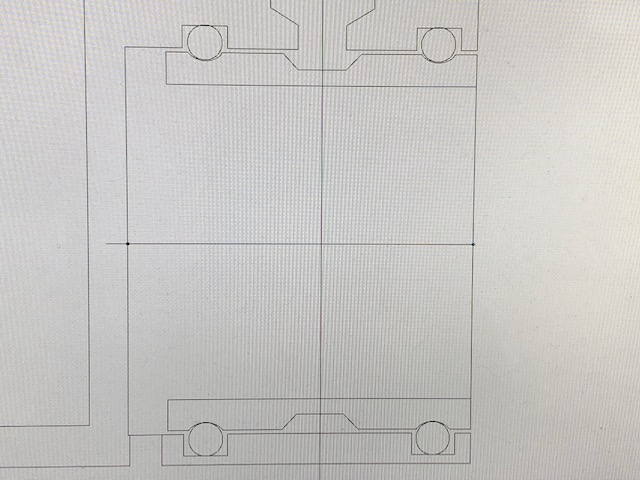

キャド図面はこんな感じです、以前のモデルでも
問題ありませんが、さらにカムの振動を吸収して
フリクションロスを減らす工夫をしましたよ。

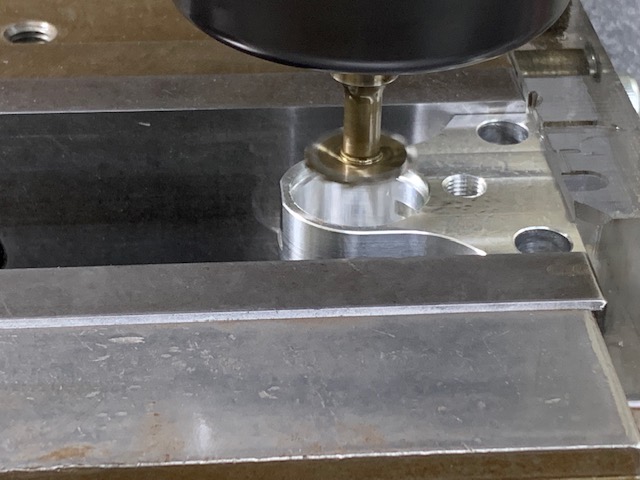

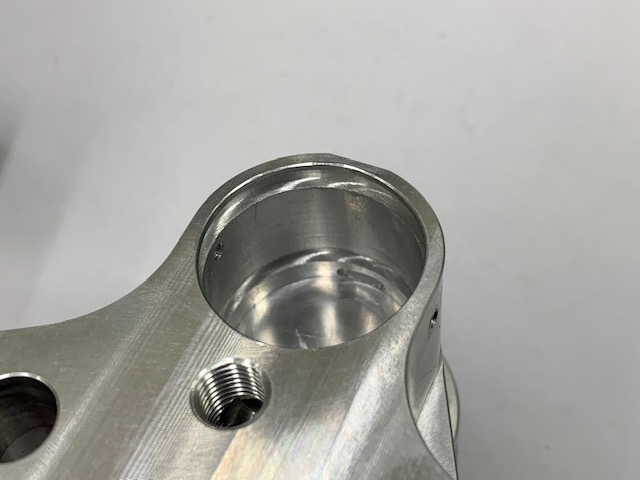

まず拡大ボーリングしてから
強化Ｏリング溝を加工します。

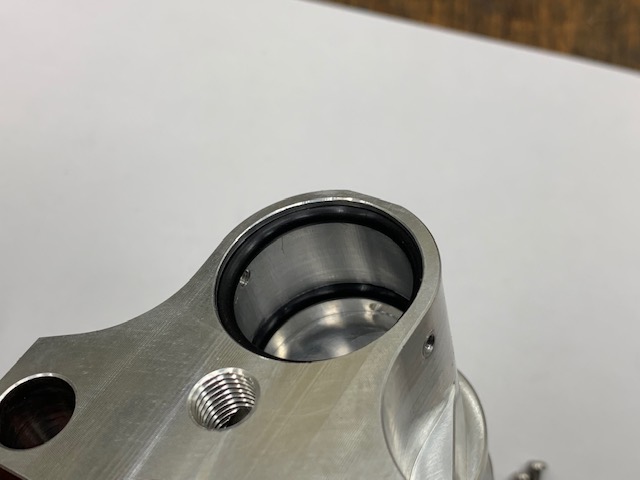

内部にオイル塗って



強化Ｏリングを2l個セットします。

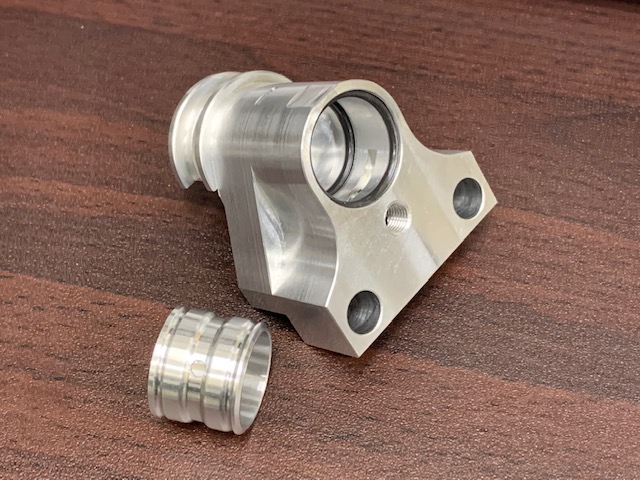

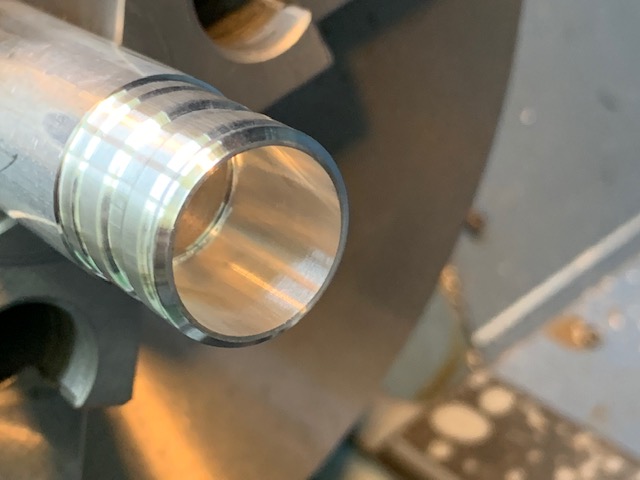

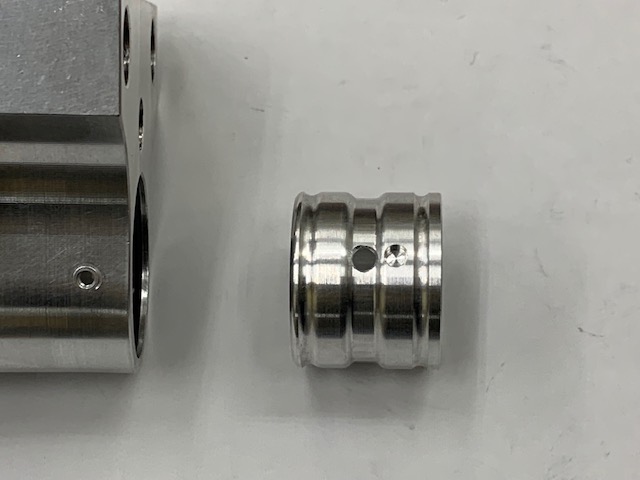

次にＮＣ旋盤でフローティングカラーを作ります。



両方にオイルを塗ります。



カラーを圧入します万力に挟んで
やっと入るぐらいの硬さです。

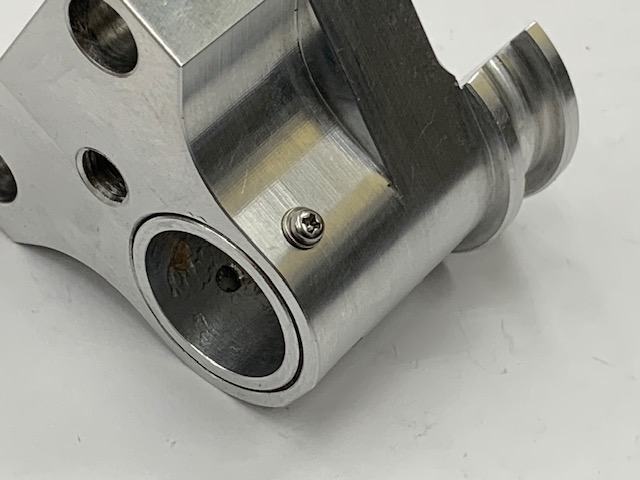

M2.4-P0.4の回り止めビスをロッ
クタイト塗って締めて完成です。

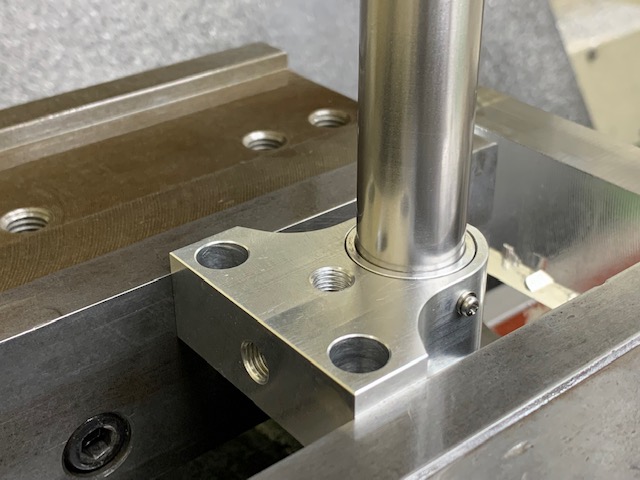

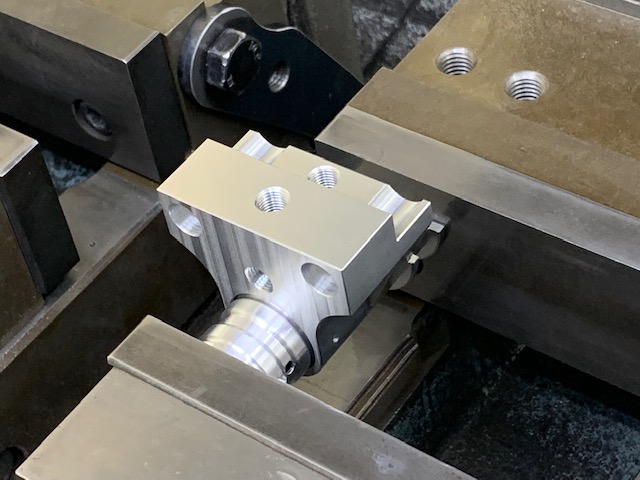

マシンバイスでしっかり固定して20パイのロング
エンドミルを差し込んで手で力入れてねじるとア
クティブに動きます、指ぐらいの力では殆ど動か
ない硬さです。

その動画です　クリック

注意！

カムの研磨径はVer1が22.62パイで、Ｖｅｒ２は
20パイなので新旧の互換性はありません。

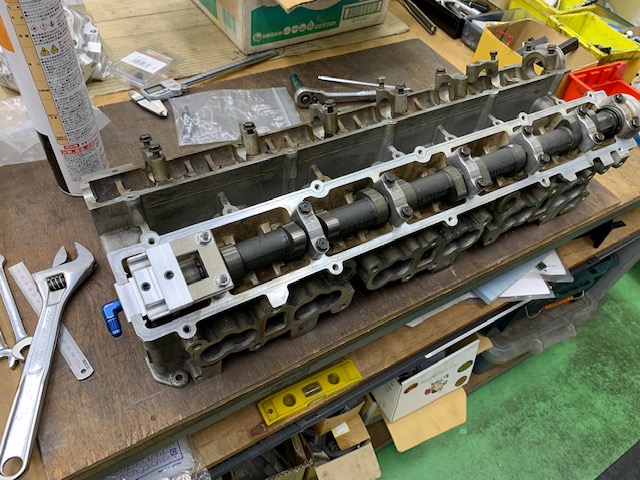

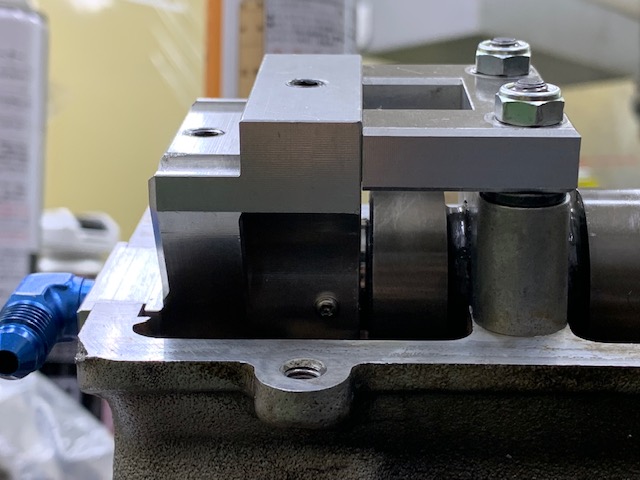

Ver2をヘッドに付けてエンジンの芯と、カムの芯と、ジュラ
ルミン削り出しアダプターの芯が同一で、カムの微妙な曲
がりをアダプターが吸収してるかを確認しました。



指で軽く回るのでバッチリです！これで
1馬力でも上がることを願いますよ。

回転動画　クリック
