リンクG4アルミケースの取説

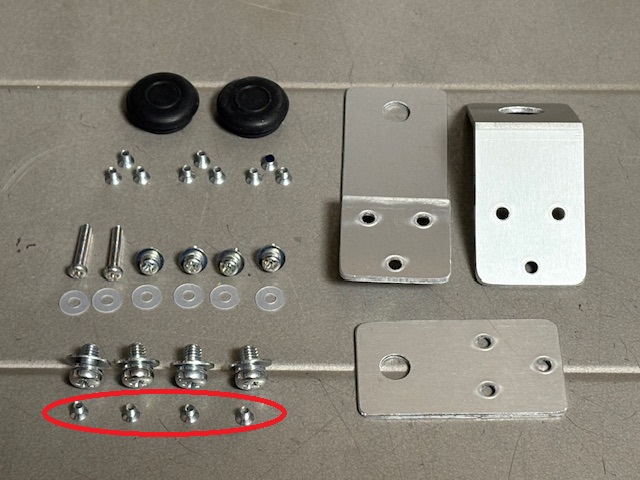

ナットカラーの上に付属の絶縁ワッシャーを載せて
から基盤を付けてください、これで基盤とケースの
クリアランスは5ミリになります。

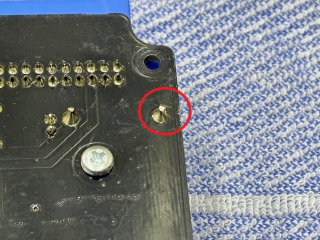

基盤の赤丸のとこが2ミリほど飛び出てます、

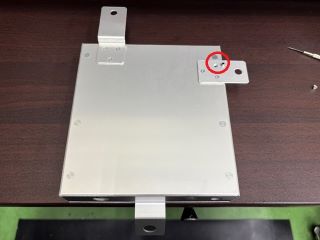

ケースブラケット固定ネジが、ちょうど重なりク
リアランスが少ないので。

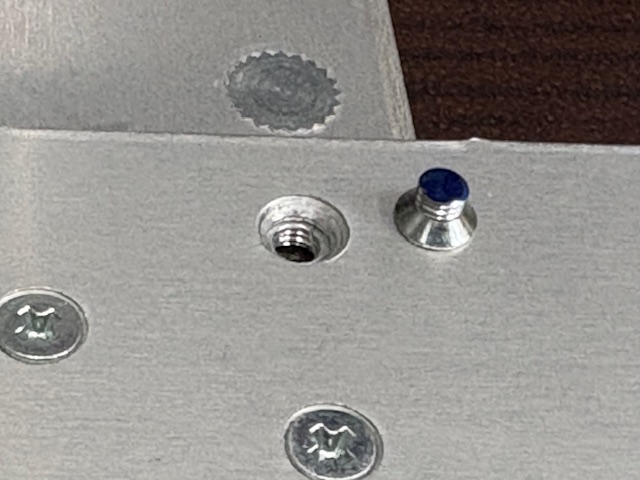

この皿ネジ1本だけ削って規格外の長さに短くして
青にペイントしてます、必ず青の皿ネジはここに使
って下さい、これでネジは板から飛び出ないのでク
リアランスは3ミリ確保出来ます。




アルミ側には14パイの穴を明けてますので先に丸カプラー
を通してからグロメットに穴を明けてセットしてください。




ちなみに反対側の角カプラーを横にす
れば14パイの穴を通す事が出来ます。




最新のハーネスはナットで板を挟み込むタイプ
みたいです、理想は11パイの穴ですが14パイ
の大きめの穴でもナットで穴を隠せて止めれる
と思います、初めからケースに11パイを明ける
と、使用しない場合11パイのグロメットが規格
に無いので14パイを明けてます。
