取説

レクサスLS600フロントキャリパーをシルビア
S14&S15とスカイラインECR33&ER34に装着
するブラケットです。

強化ボルトは

M14-P1.5　長さ55　4本（キャリパー用）

M12-P1.5　長さ35　4本（S14&S15＆ECR33）

M14-P1.5　長さ35　4本（ER34）

が付属します。

本製品は特殊でブラケットを固定するネジは
ローター側か入れるのでローターを外してか
らブラケットを固定してください、ナックル固定
ボルトはS14&S15＆ECR33はM12長さ35L、
ER34はM14長さ35Lです。あとバックプレート
が干渉するとこはカットしてください。




（注意！画像のボルトは仮付け用なので向きが反対になってます）

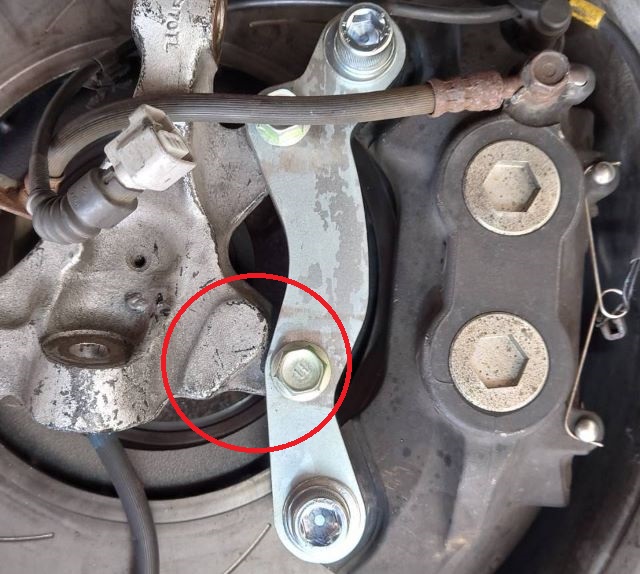

シルビアナックルだけは赤丸のとこがブラケット裏
側に干渉するのでブラケット側を削ってください。

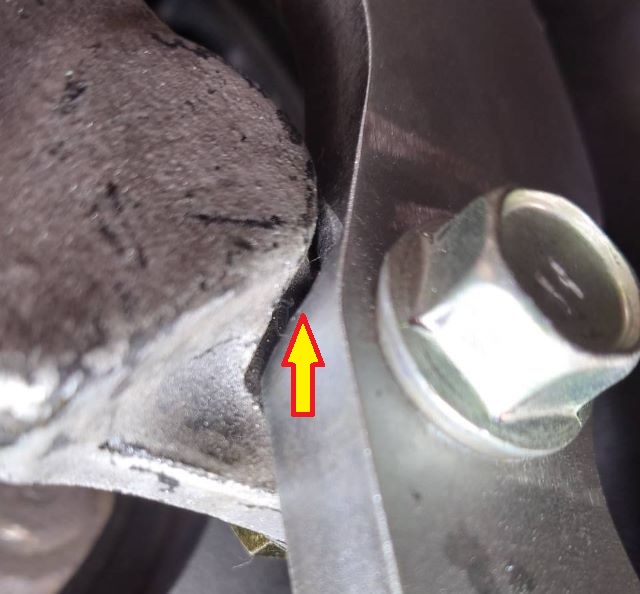

赤丸の拡大画像です、矢印のナックル
ステーのリブのとこが干渉します。




ローターを付けてからキャリパーを固定する
強化ボルトを締めます、M14長さ55ｍｍが2
本です。




ブレーキホースバンジョウはM10ピッチ1.0な
ので方押しキャリパー用のバンジョウタイプ
ホースが使えます。




ローターの回転方向が逆に装着になりますが
ピストン径は4個とも同じ径です、パッドの片チ
ビ防止だと思いますがピストンの配列がセンタ
ーから3ミリずらされてます、あと赤丸の針金で
パッドを開きローターの侵入方向の初期の抵
抗を減らして方チビ対策してるみたいなので針
金をローターの侵入側に付け替えてください、
片チビする場合はパッドの外側と中側を途中
で入れ替えてください。
