強化ウォータープラグ　2個セット

以下は開発日記

2023.6.20

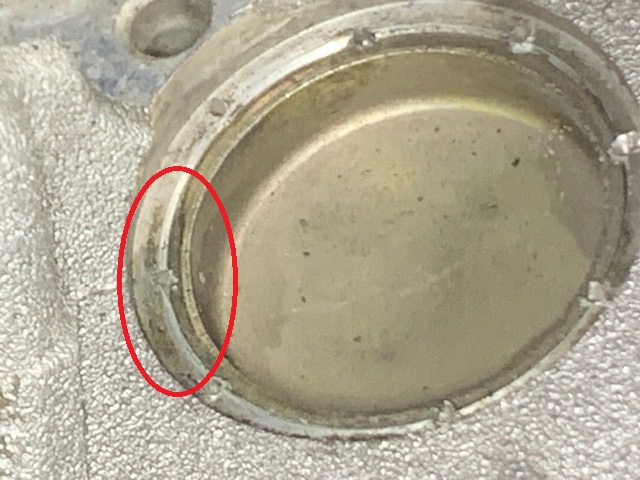

拷問クラッチが帰って来ない間に点検してた
らヘッドのメクラから水が滲んでるのを発見
しました（汗）

ゴムホースからの漏れは無かったのに少しク
ーラント臭かったのはココだったみたいですね
、ポンチカシメをしてなかったら外れて一気に
オーバーヒートだったかも（汗）アルミと鉄は膨
張係数が違うので30年も経つと怪しいですね。

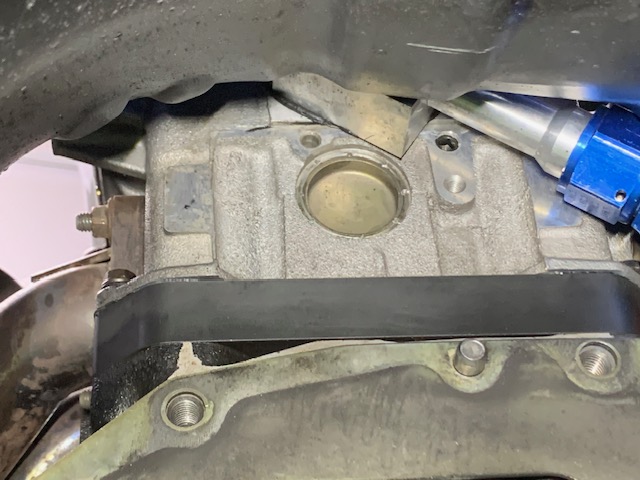

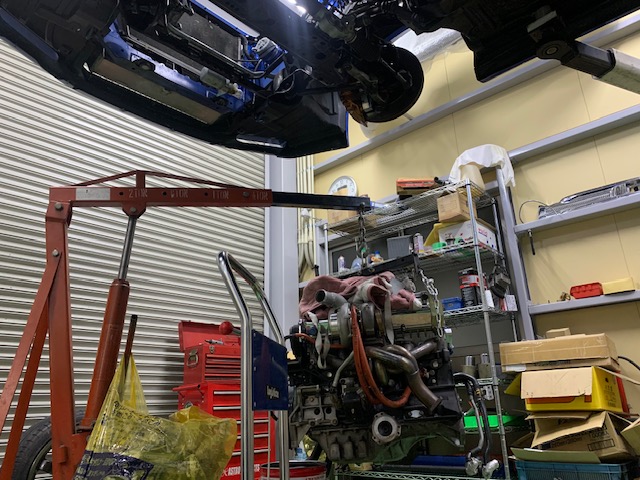

リフトに上がってミッションも無い状態なので
1時間もあれば下ろせるので下ろしました。

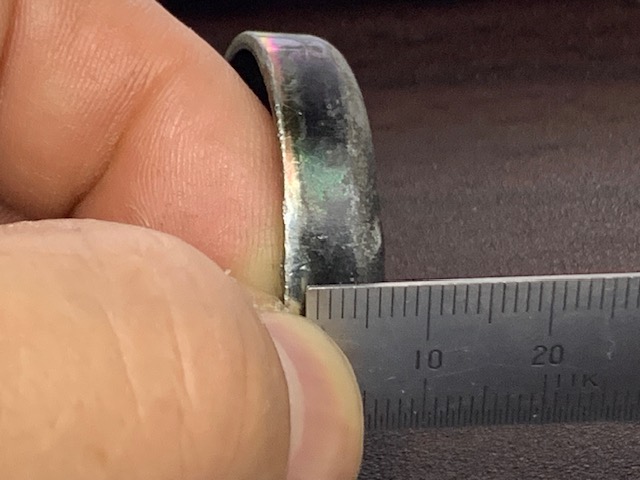

外したメクラのシール面の計
測して、4ミリぐらいかな～

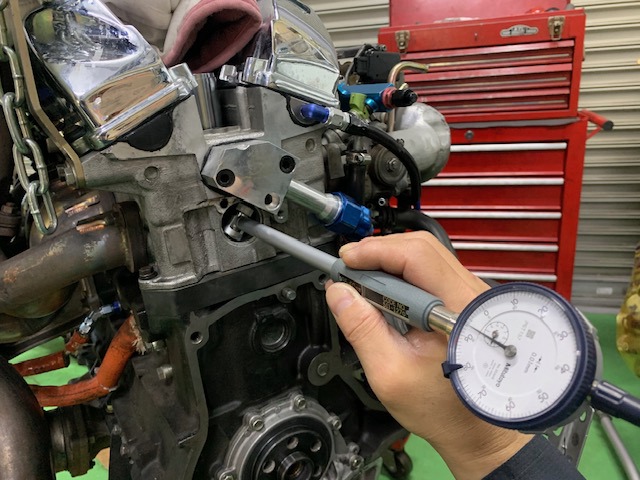

内径の計測もしました、ん～縦と横で0.04ミリも
差がありました、歪が滲みの原因ですね、普通
に新品メクラ打っても滲むかも。

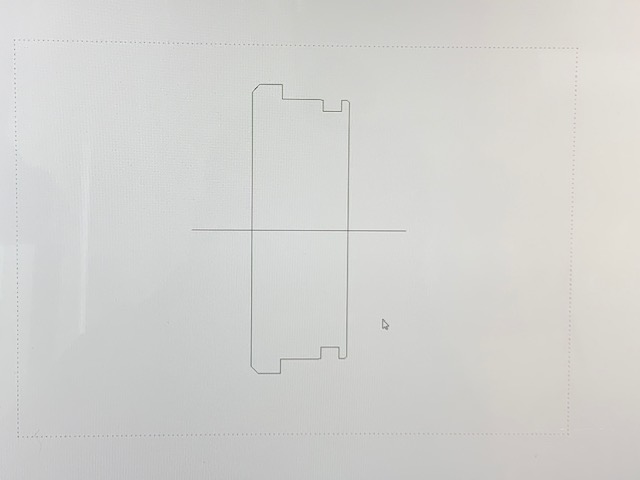

ここから機械屋の仕事です、歪んだ穴でも絶
対漏れないメクラをCADで図面書きましたよ。

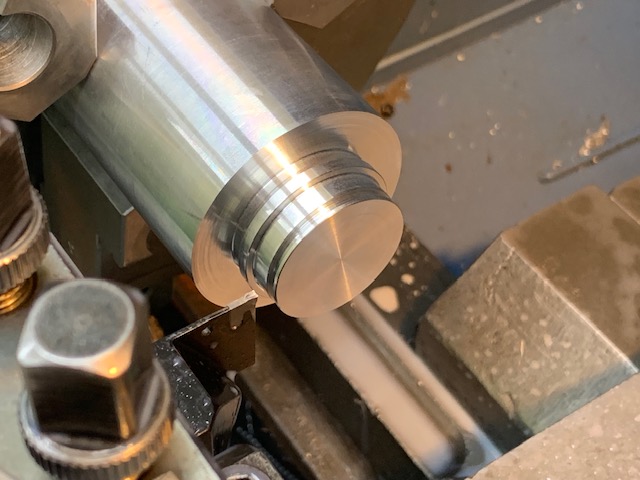

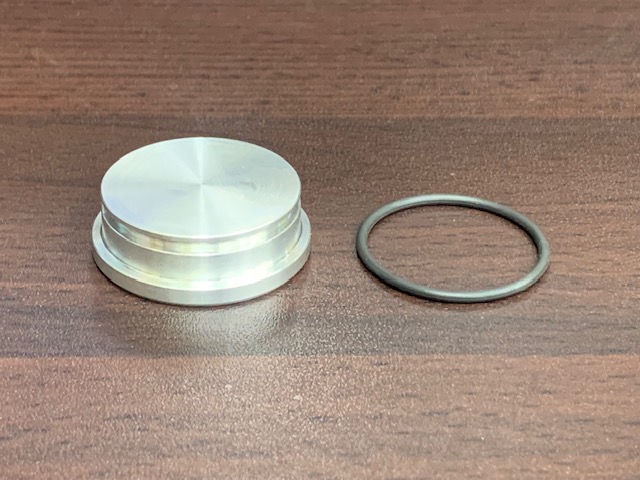

NC旋盤でジュラルミンを削りメクラを作りました。

強化Oリングも組み込みます、高価なフッ素
系の耐熱240度なので水温ではオーバーキ
ャパかな？

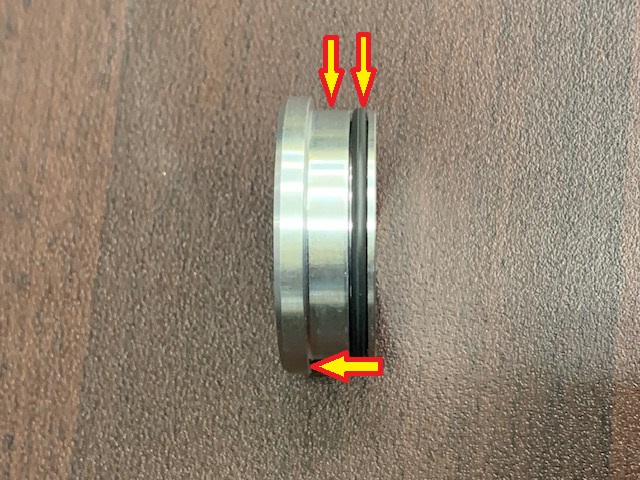

初めにOリングでシールして次に純正メクラと
同じ様に平面でもシールして、最後にツバのと
こで液ガスでシールする3重ロック方式です。

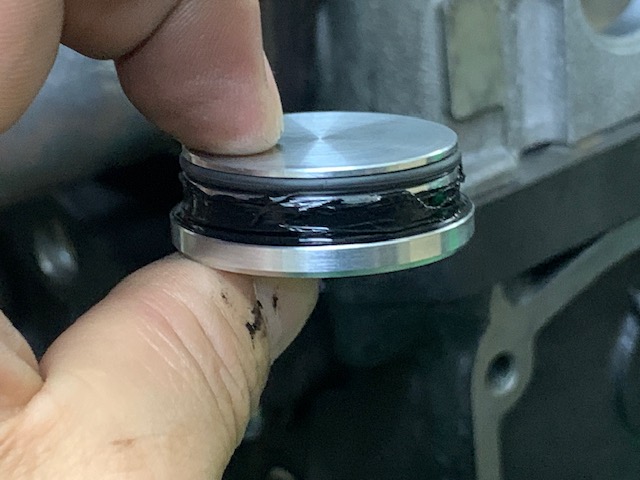

打ち込む前にOリングにはオイル
塗ってツバには液ガス塗ります。

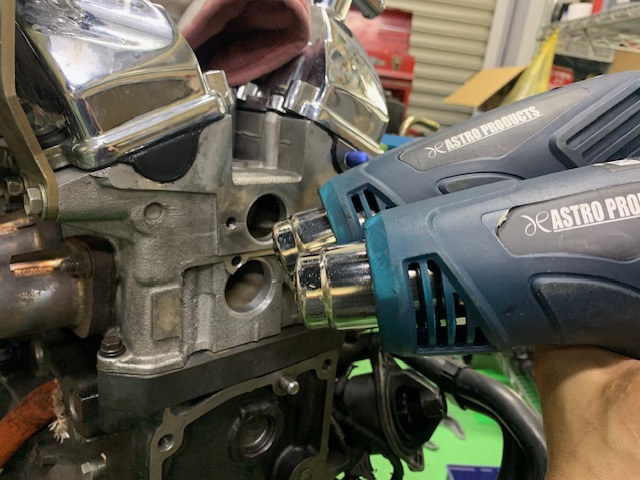

1200Wのヒートガン2個で10分
ほど温めて膨張させます。

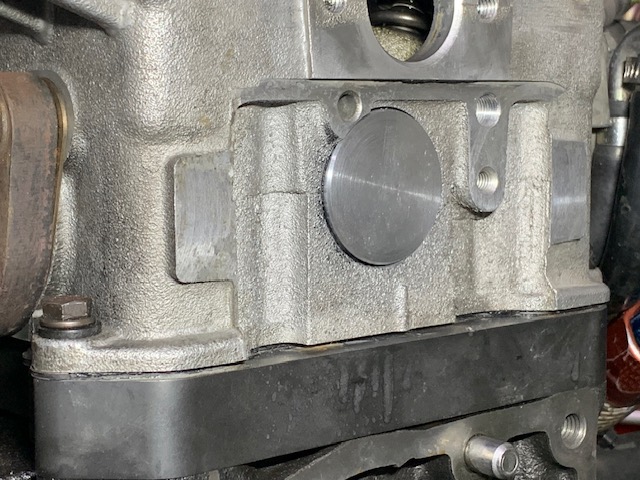

そしてハンマーで圧入して完成です、ここまで
したら絶対滲んだり外れたりすることは無いと
思います。

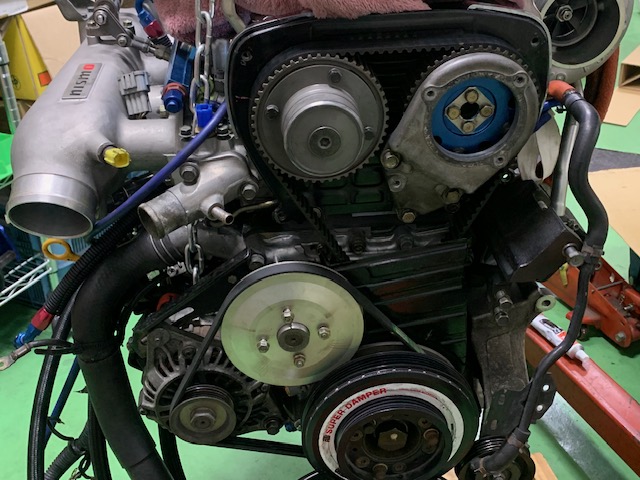

フロント側も打ち換えようと途中までバラした
けど睡眠無しになるので止めました、前側は
熱がこもらないから大丈夫でしょう、次回エン
ジン開けた時にでもやりますよ。

様子見て問題無ければ3重ロック式
ウォータープラグを発売しますよ～

3時過ぎてる！さっさと帰って寝ますよ。

2023.6.21

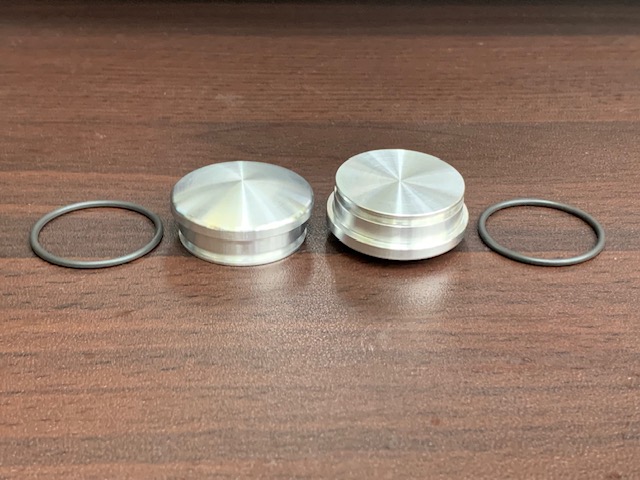

様子見段階でブログに公開しただけですが注
文が結構来たので量産の合間に少し改良して

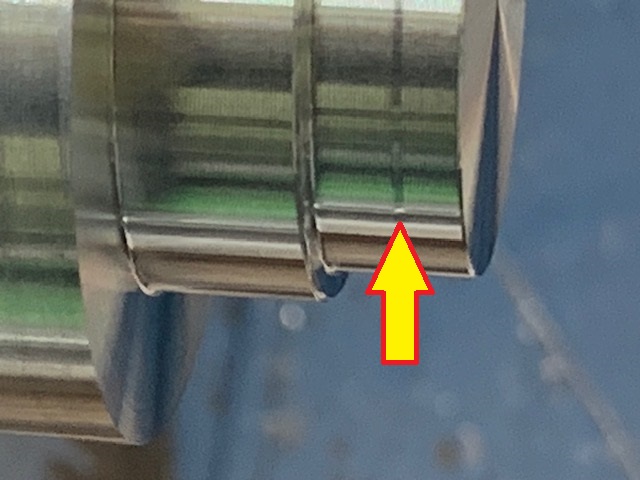

売り物を作ってみました、Oリングのとこまでは
0.05のガタで入り、矢印のとこから圧入公差で
す、こうした方がカジッタまま圧入を防げます。

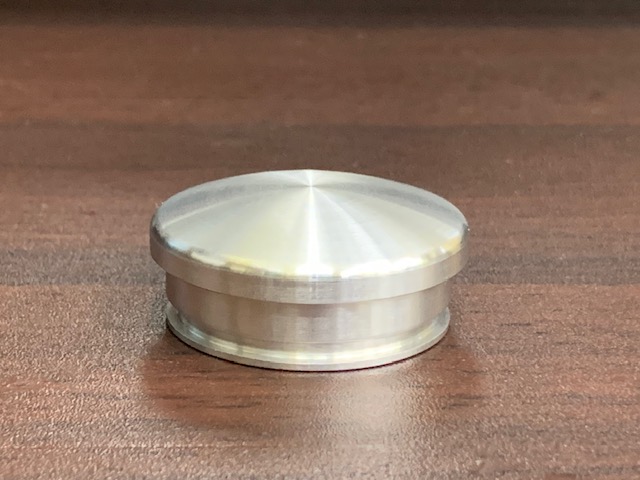

叩くとこも球面にして中心をプラハ
ンで叩きやすい様にしましたよ。

デザイン的にもイイ感じです。

2個セットです。
