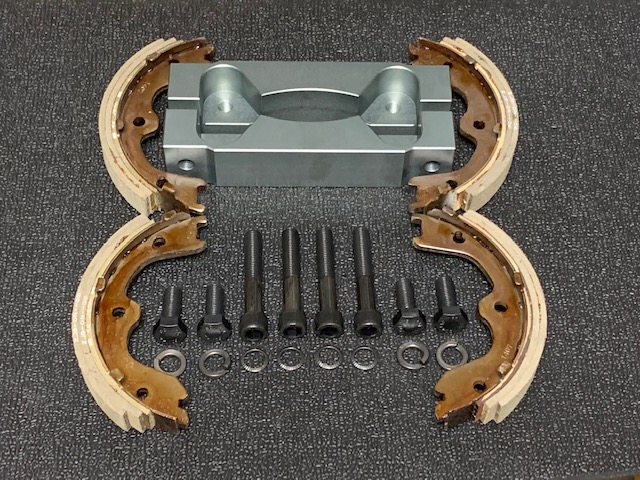

RZ34とＺ34リアにＲ３５キャリパーと35
ローターを装着するブラケットです。

専用ドラムシュー付き

付属のクロモリ強化ボルトは

Ｍ12−Ｐ1.5長さ70ミリが4本

皿座金Ｍ12が4枚

六角ボルトＭ12−Ｐ1.5長さ30ミリが4本

スプリングワッシャーＭ12が４個

付属します。

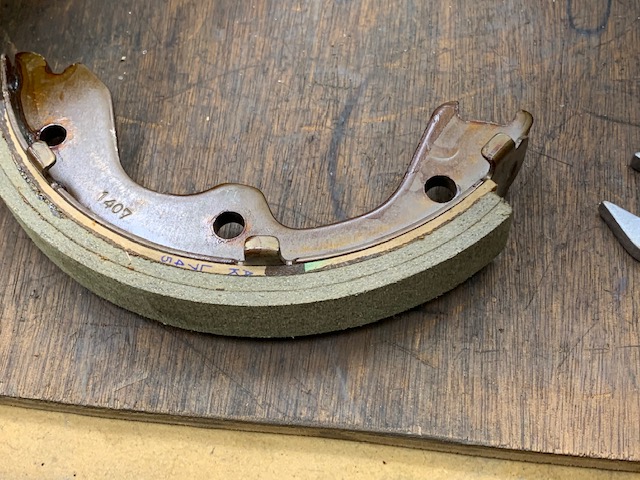

厚貼り後、35ドラム径190パイに研磨してます。

補修部品でZ専用３５ドラム対応シューの販売もいたします
定価32,000円

リアブラケットを購入すれば厚張りシューは付
属してますので別途購入の必要はないです。

ユーザーさんにお願いして35キャ
リパー付けた画像を頂きました。




リアも380パイは強烈です。

以下は開発日記です。






2021.6.2

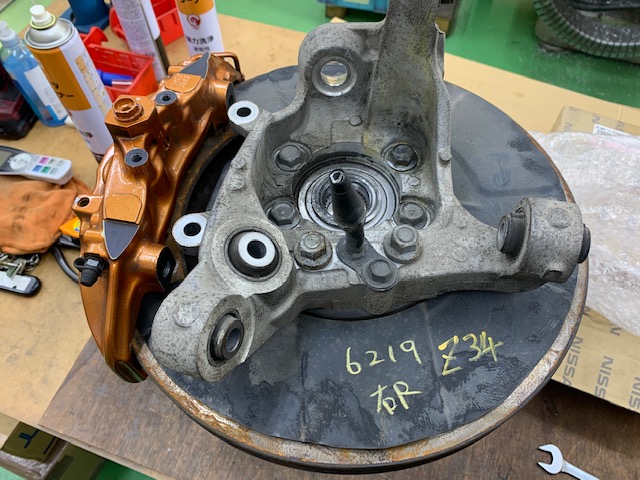

やっとＺ34リア用Ｒ35キャリパーブラケットの設計に入りました大変お待
たせしました、ナックルはＺ34右リア用で、Ｒ35キャリパーは左リア用で
すが気にしないでください、今回は左右対称で設計します。

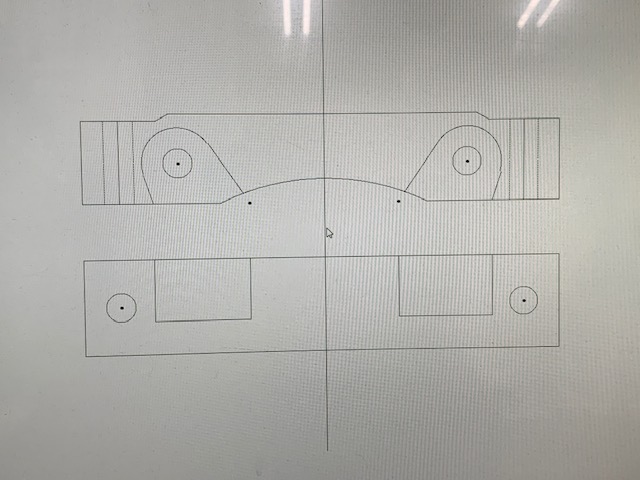

まず、およその寸法を計測して投げ出しのＣＡＤ図面書きました。

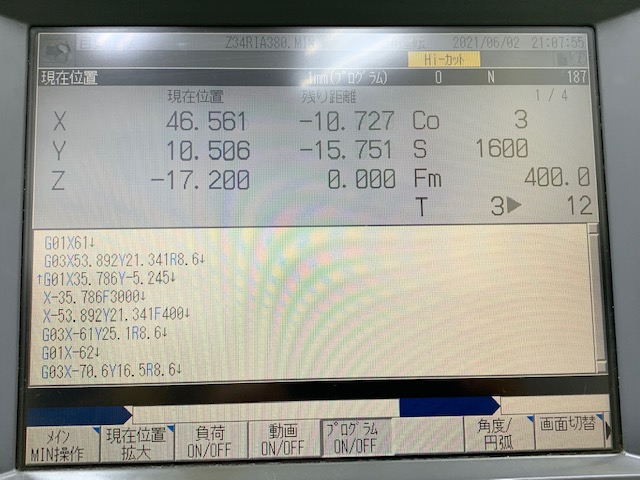

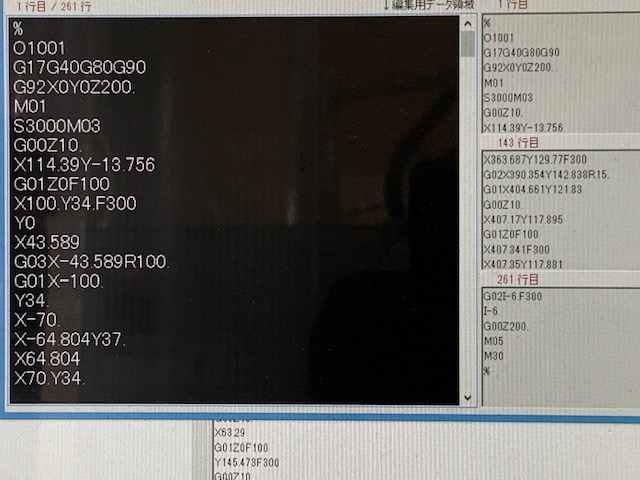

Ｇコードに変換してマシニングに送信です。



プラスチックの試作完成です。

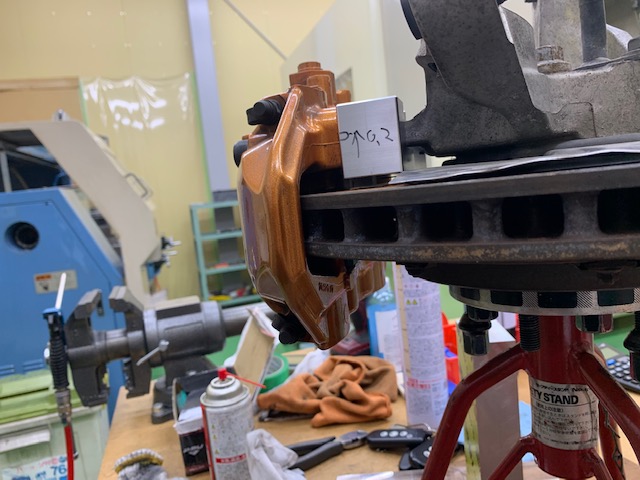

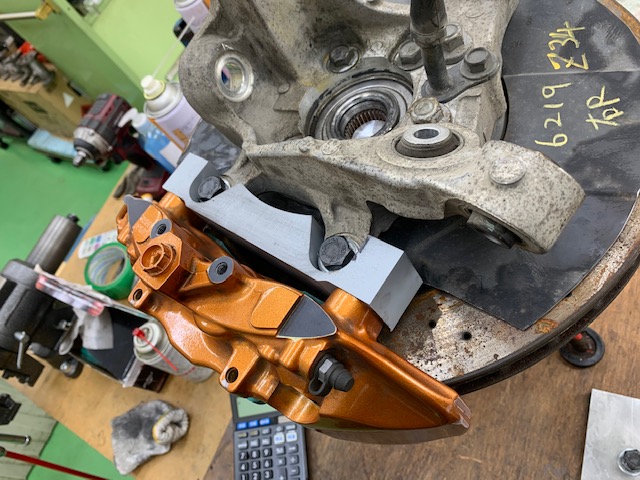

プラスチックのブラケットを取り付け
して現物みながら小変更しました。



少しプラグラムの手直しして

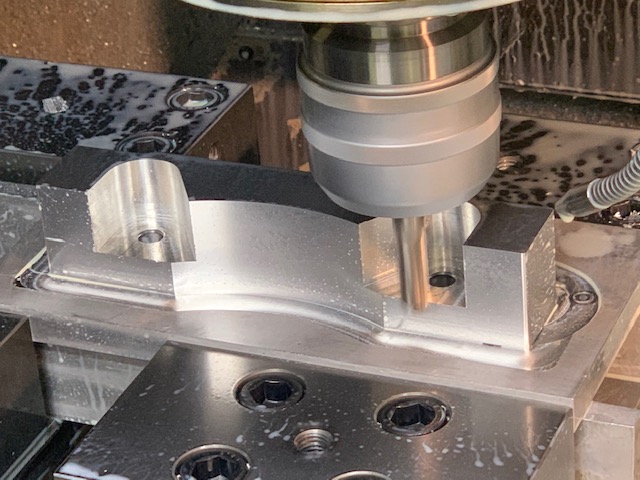

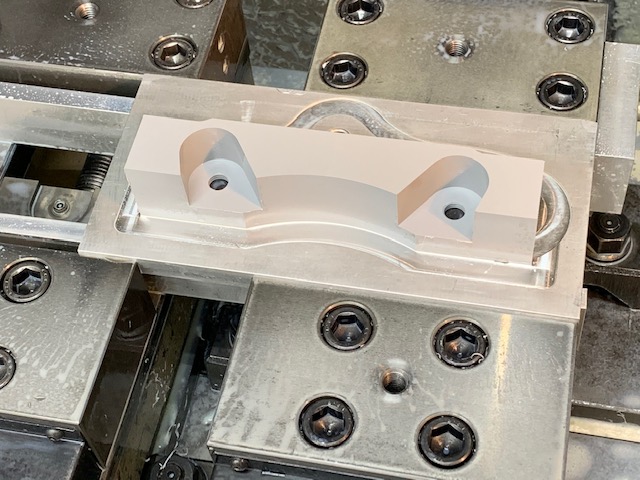

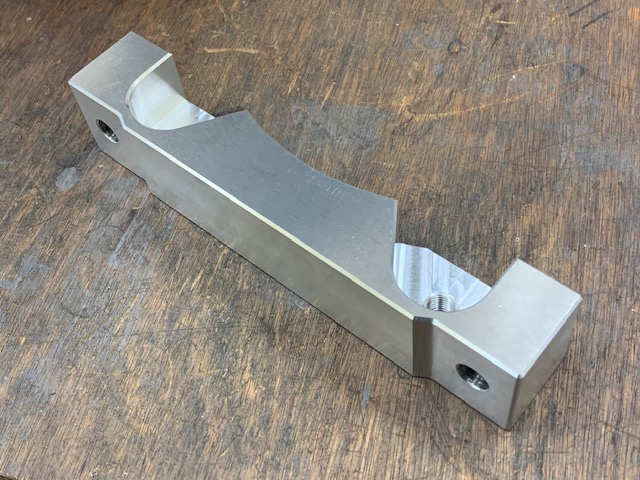

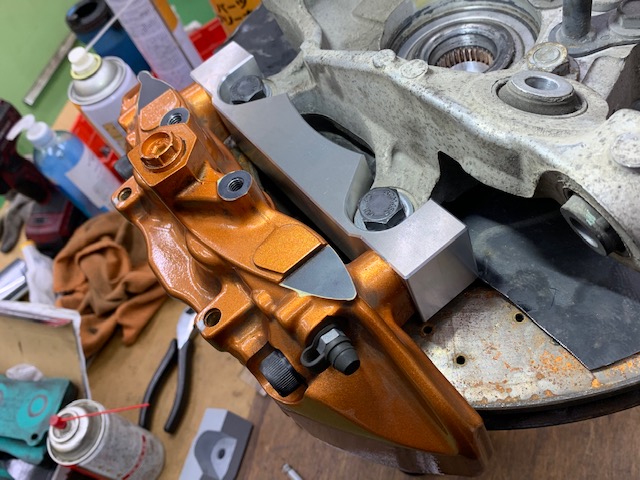

ジュラルミンで本加工始めました。



完璧に寸法出ました。

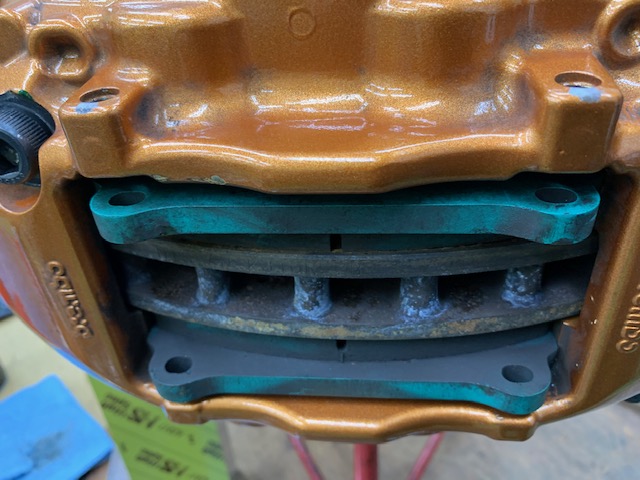

ローターもセンターに来て



パッドの位置も完璧ですよ。



左右対称で難易度の低い形状だったの
で1日で設計と製品が出来ましたよ〜



専用ドラムシューセット販売になります。

2022.12.16

新型RZ34用と共通で販売開始しました。

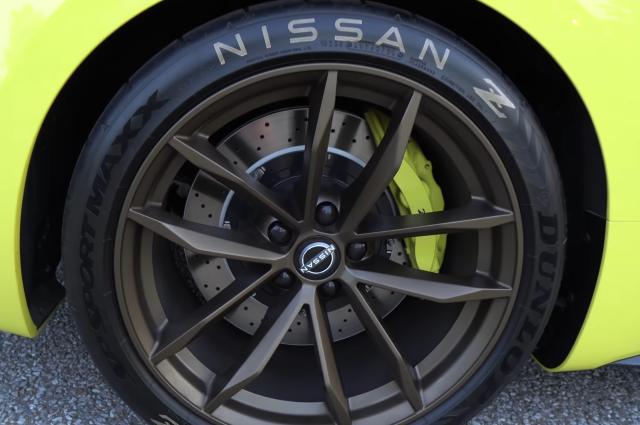

幻のプロトスペックはリアキャリパーに35キャリパー
が付いていたのでRZ34用としても販売いたします。

リアに関してはZ34NAと同じ斜めポジションです。



設計上リアは回転オフセット出来ないです
厚みが無いので回転オフセットすると強度
が落ちます、なので日産が作ってもプロト
スペックは斜め装着でしたよ。

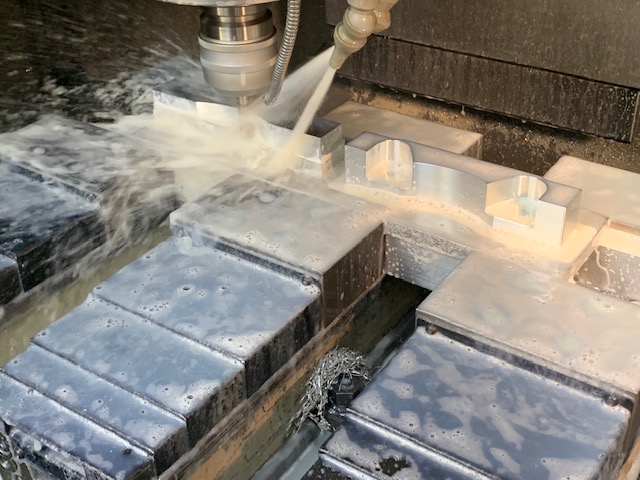

バリバリ削って。

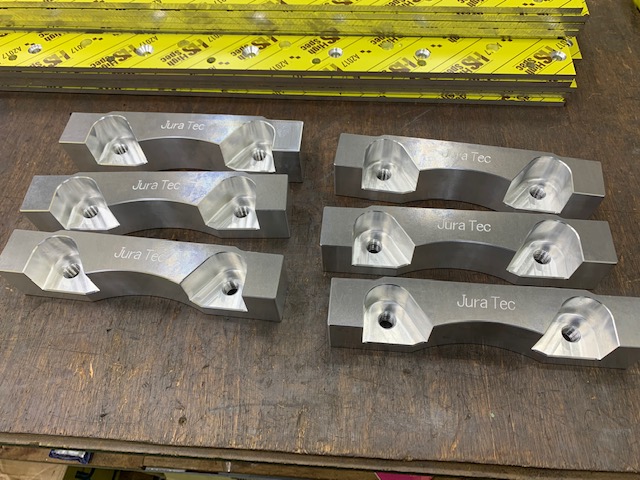

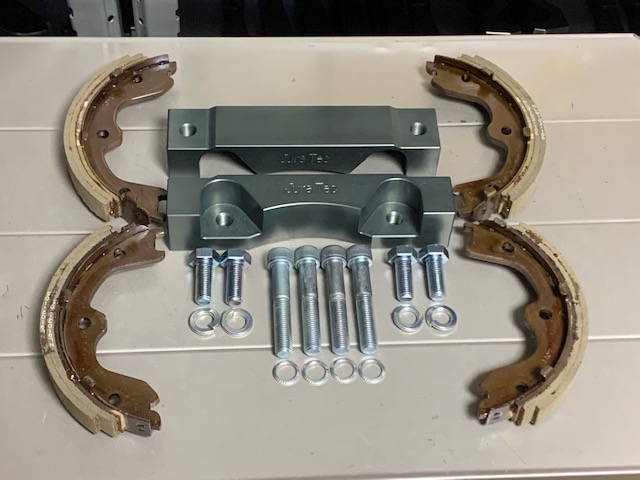

はい出来上がりです、2022.12月以
降はジュラテックの彫刻入りです。



リアはNA用と全て共通です。

強化ボルトと専用ドラムシューも付属します。
